Q：構造物の斜め線などに寸法線を配置したら、構造物の中に補助線が入ります。どうしたらよいですか。

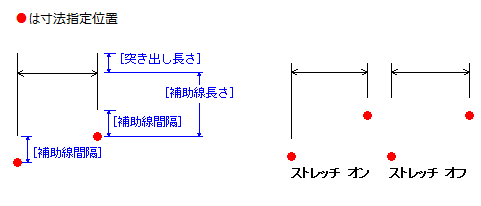

A：［入力］－［寸法線］－［水平垂直（点間）］の［詳細設定］－［補助線］タブで［補助線間隔］を大きくしてください。また［ストレッチ］のチェックを外してみてください。

操作方法

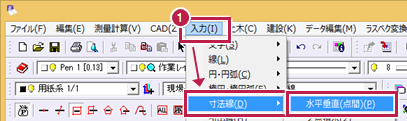

  1. ［入力］－［寸法線］－［水平垂直（点間）］をクリックします。
  2. ［詳細設定］をクリックします。

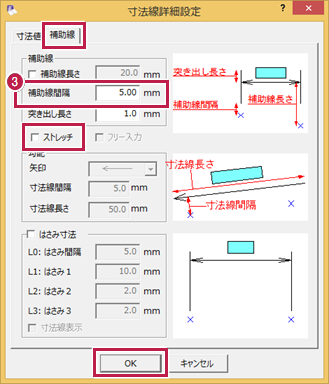

  3. ［補助線］タブで［補助線間隔］の値を大きくして［OK］をクリックします。
