| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002154 | 更新日 | 2018/04/10 |
Q：《CAD》で、1:0.5の線を描くにはどうしたらよいですか。
A：線の入力で、インプットバーの［距離・勾配］を選択し、「勾配」に「0.5」を入力してください。
操作方法
- ［入力］－［線］－［単線］をクリックします。

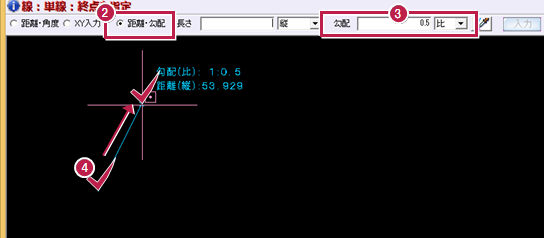

- インプットバーの［距離・勾配］をONにします。
- ［勾配］の入力タイプが「比」であることを確認して「0.5」を入力します。
- CAD上で始点・終点をクリックして入力します。インプットバーの［長さ］で距離を指定することも可能です。
メモ
- 開始点をずらす場合は、［設定］－［入力モード］－［座標補正△xy］をONにして、縦横の移動量を設定できます。操作方法はこちらを参照してください。
- 縦横異縮尺の図面では、［設定］－［入力属性設定］の［方向角］を「実際」に設定してください。
