CAD（測量計算） >座標計算
プログラム名 建設CAD Ver. Ver.18 ID M002183 更新日 2018/04/10
Q：《座標入力》で、トータルステーション（光波）から座標を取り込むにはどうしたらよいですか。
A：［測量計算］－［座標入力］で、［取り込み］－［電子野帳］で取り込みしてください。取り込めるデータは標準フォーマット形式になります。

操作方法

■ケーブルで接続して取り込む場合

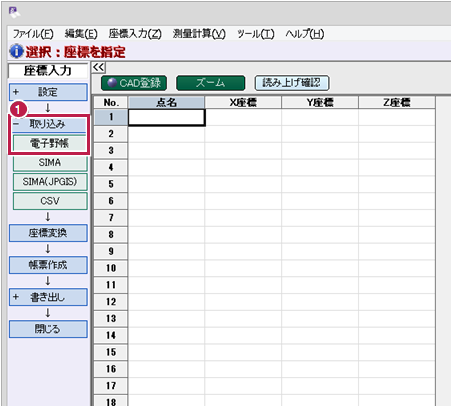

  1. 《座標入力》で、［取り込み］－［電子野帳］をクリックします。

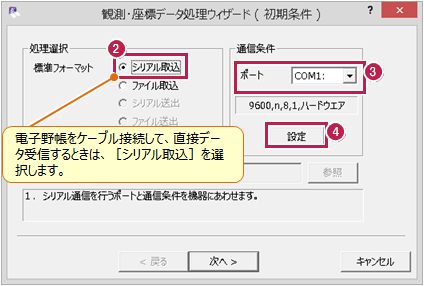

  2. ［シリアル取込］をONにします。
  3. 電子野帳を接続しているポートを選択します。
  4. ［設定］をクリックします。

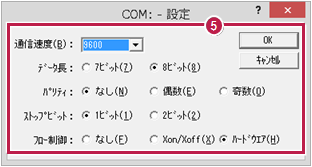

  5. 通信条件を電子野帳と同じに設定して、［OK］をクリックします。

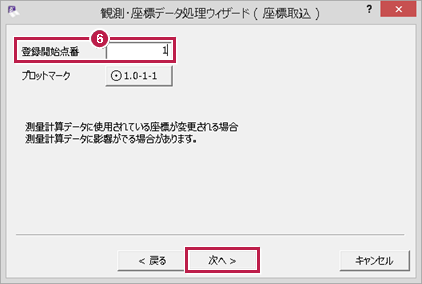

  6. ［登録開始点番］を確認して、［次へ］をクリックします。
  7. 電子野帳側で送信状態にしてから、［次へ］をクリックします。

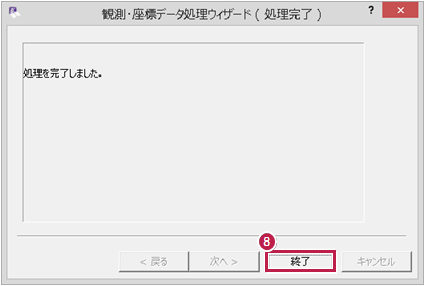

  8. 送信が終わったら、［終了］をクリックします。

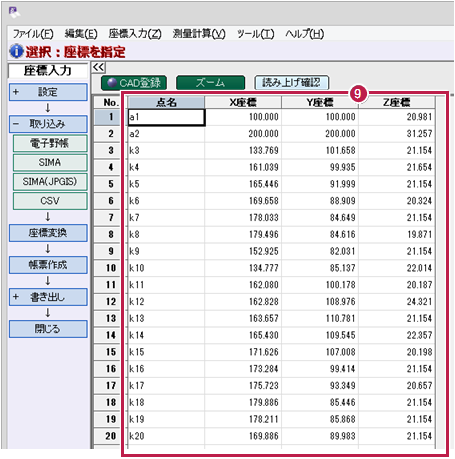

  9. 電子野帳から座標が取り込まれました。

■ファイルを作成して取り込む場合

  1. 《座標入力》で、［取り込み］－［電子野帳］をクリックします。

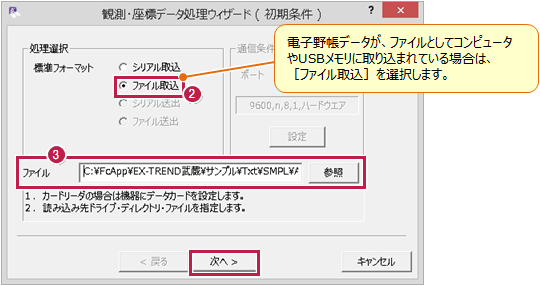

  2. ［ファイル取込］をONにします。
  3. 取り込み先とファイル名を設定して［次へ］をクリックします。

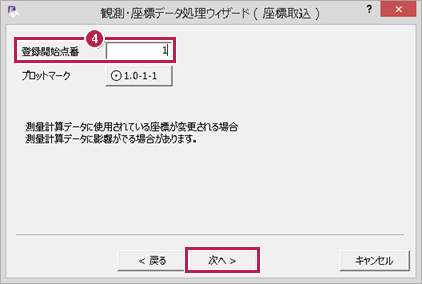

  4. ［登録開始点番］を確認して、［次へ］をクリックします。

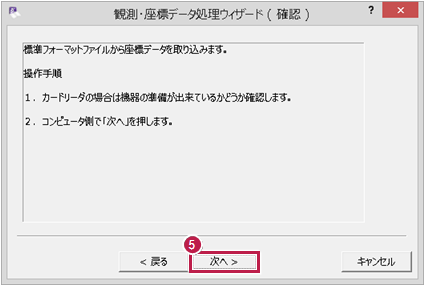

  5. 手順を確認して、［次へ］をクリックします。
  6. 取り込みが終わったら、［終了］をクリックします。
  7. 電子野帳データファイルから座標が取り込まれました。
メモ
  • 標準フォーマットは、測量機メーカーによって「APAフォーマット、標準フォーマット、TSSフォーマット（SOKKIA）、WGフォーマット（PENTAX）」などの名称があります。
  • 逆に、座標を電子野帳に書き出す方法はこちらです。
