Q：《建設CAD》で、ハッチングの網掛けを入れると中にある文字が見えにくいのですが、どうしたらよいですか。
A：［入力］－［文字］－［文字列］の［詳細設定］で［マスク］をONにして、文字を配置してください。すでに配置済みの文字列は、［データ編集］－［訂正］で変更できます。

■マスクをかけて文字列を配置する場合

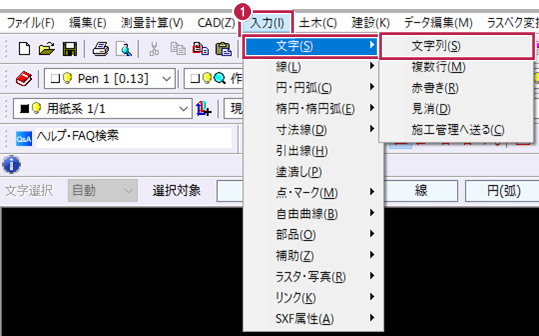

  1. ［入力］－［文字］－［文字列］をクリックします。
  2. インプットバーの［詳細設定］をクリックします。

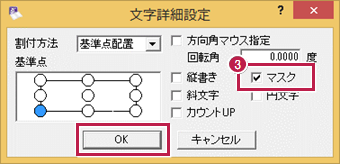

  3. ［マスク］をONにして［OK］をクリックし、CAD上に文字列を配置してください。

■既に配置済みの文字列にマスクをかける場合

  1. 文字列を選択して、［データ編集］－［訂正］をクリックします。
    （文字列をダブルクリックする方法でもかまいません。）

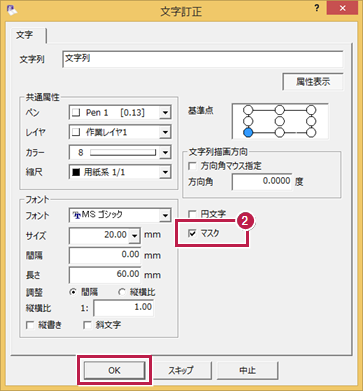

  2. ［マスク］をONにして、［OK］をクリックします。
