Q：文字を線に対して平行に配置するには、どうしたらよいですか。
A：［入力］－［文字］－［文字列］で、インプットバーの［角度参照］を「接線」にして対象の線をクリックすると、文字が線に平行になります。
操作方法

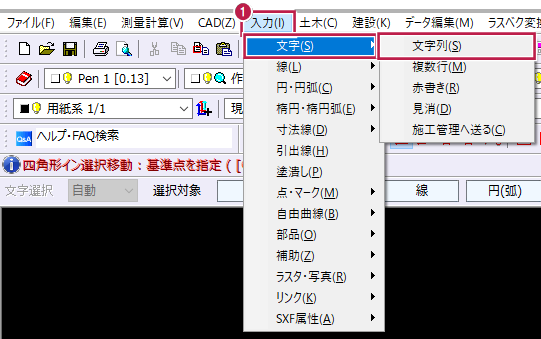

- ［入力］－［文字］－［文字列］をクリックします。

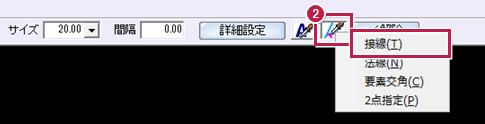

- インプットバーの［角度参照］で「接線」をクリックします。

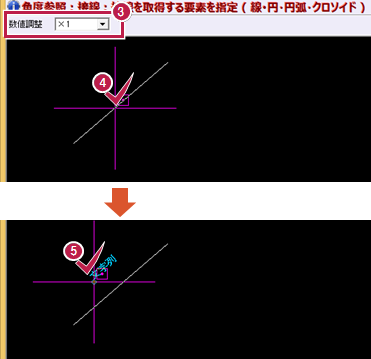

- インプットバーの［数値調整］が「×1」であることを確認します。
- 対象の線をクリックすると文字が線に平行になります。
- 任意の位置をクリックして、文字列を配置してください。
メモ
- 「接線」で文字が反転してしまう場合は、線の進行方向が逆向きのためなので「2点指定」をおこない、文字を配置してください。
- ［詳細設定］の［方向角マウス指定］をONにして、2点指定でも配置できます。
