| プログラム名 | 建設CAD | Ver. | Ver.20 | ID | M002330 | 更新日 | 2021/01/26 |
Q：《建設CAD》で、2点と半径を指定して円弧を描くにはどうしたらよいですか。
A：［入力］－［円・円弧］－［2点半径］で描いてください。
操作方法

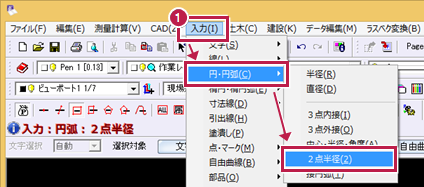

- ［入力］－［円・円弧］－［2点半径］をクリックします。

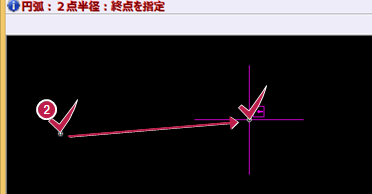

- 始点・終点をクリックします。

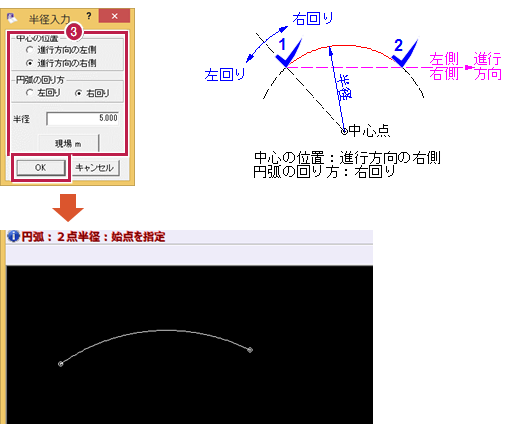

- ［中心の位置］［円弧の回り方］［半径］を入力して、［OK］をクリックします。
メモ
- その他の円弧コマンド
［3点内接］：3点を指定して、その3点内角に接する円弧を入力します。
［3点外接］：3点を指定して、その3点に外接する円弧を入力します。
［中心・半径・角度］：中心点、半径、円の開始角・終了角を指定して円弧を描きます。
［接円弧］：基準となる2線を指定して、接円弧を描きます。
