| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002333 | 更新日 | 2018/04/10 |
Q：ハッチングのパターンを追加するには、どうしたらよいですか。
A：［土木］－［ハッチング］－［入力］で、アイテムの［新規追加］でパターンを作成します。ここでは「単線」の設定を変更する方法で解説します。
操作方法

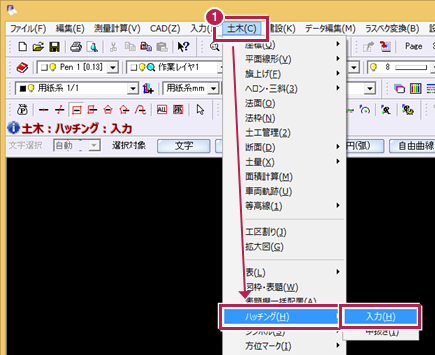

- ［土木］－［ハッチング］－［入力］をクリックします。

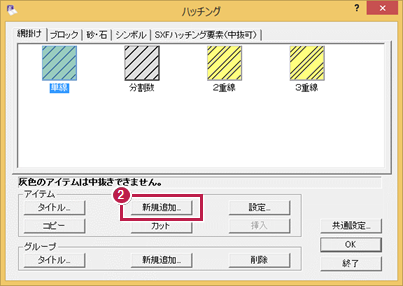

- アイテムの［新規追加］をクリックします。

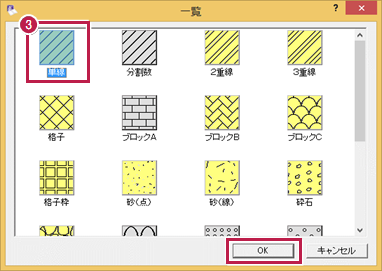

- ここではアイテム「単線」を選択して、［OK］をクリックします。

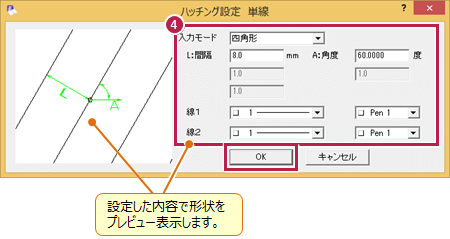

- ［間隔］や［角度］などを変更して、［OK］をクリックします。（設定項目はアイテムによって異なります。）

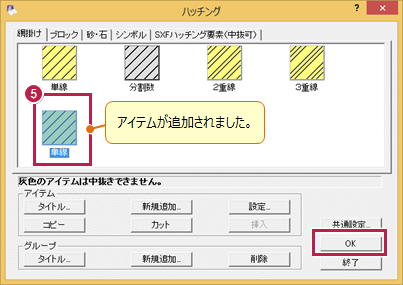

- 設定したアイテムが追加されています。選択して［OK］でハッチングを配置します。
メモ

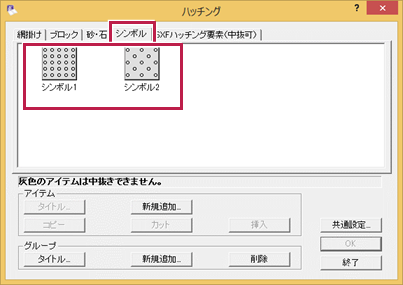

- ［シンボル］タブの［シンボル1］または［シンボル2］を選択して、シンボルデータを使用したハッチングをかけることができます。（こちらを参照してください。）
- 用意されているパターンを追加することはできますが、新規のアイテムとして作成して追加することはできません。
