CAD（その他） > PDF
プログラム名 建設CAD Ver. Ver.24 ID M000134 更新日 2023/12/12
Q：図面をPDFにする方法を教えてください。
A：EX-TREND武蔵には、Antenna House PDF DriverというPDF作成ツールが付属されています。
印刷時のプリンター名（出力先）を変更して出力してください。

操作方法

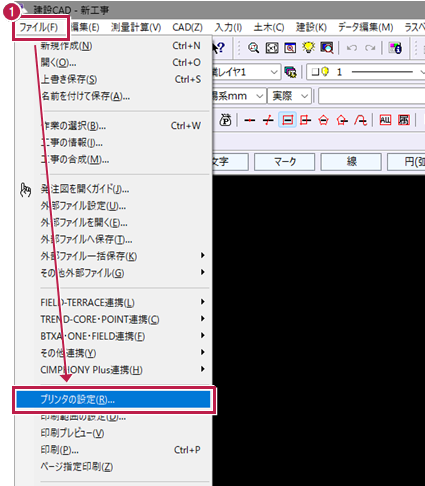

  1. ［ファイル］－［プリンタの設定］をクリックします。

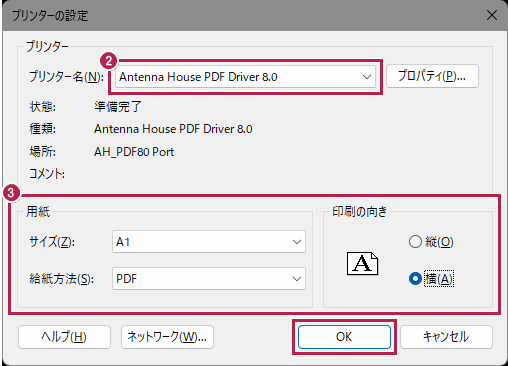

  2. プリンター名で［Antenna House PDF Driver］を選択します。
  3. ［用紙サイズ］と［印刷の向き］を設定して［OK］をクリックします。

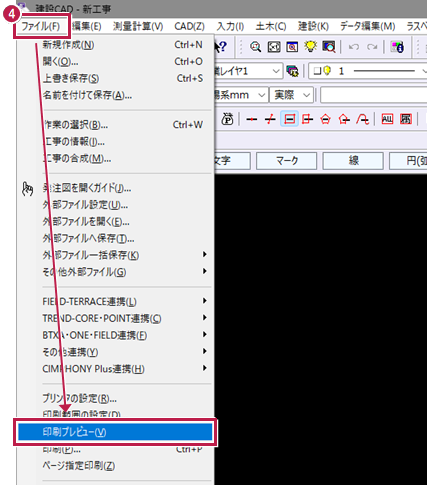

  4. ［ファイル］－［印刷プレビュー］をクリックします。

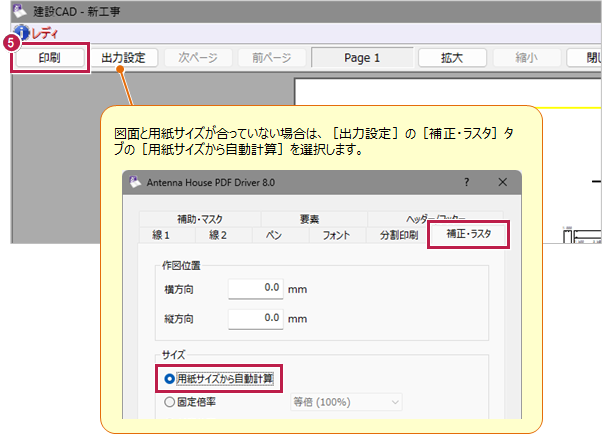

  5. プレビューで実際に作成されるイメージを確認して［印刷］をクリックします。

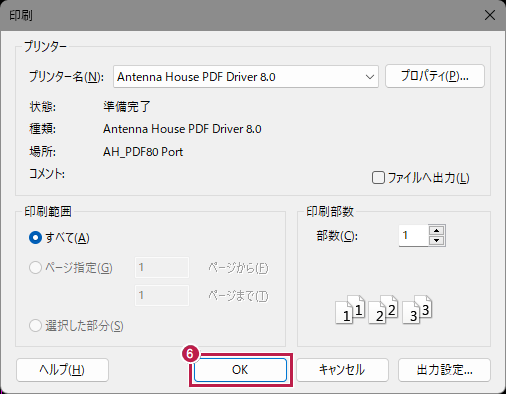

  6. ［印刷範囲］と［印刷部数］を確認して［OK］をクリックします。

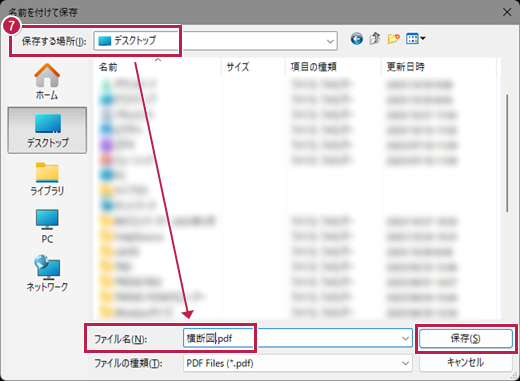

  7. ［保存する場所］を指定し、［ファイル名］を入力して［保存］をクリックします。
メモ
  • カラー・モノクロ印刷の設定については、［出力設定］の［ペン］タブの［CAD設定色で印刷する］で設定します。
    カラーは［CAD設定色で印刷する］をON、モノクロ（白黒）はOFFにしてください。
