Q：TOPCONのES機と接続して観測する場合の接続設定はどうしたらよいですか。
A：［観測条件設定］の［TS設定］タブで、「TOPCON測定」を選択してください。
操作方法

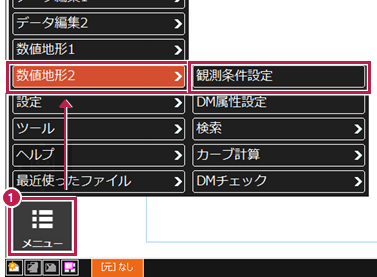

- ［メニュー］－［数値地形2］（※または［数値地形］）－［観測条件設定］をタップします。
（※購入されたセットによりメニューの表示は異なります。）

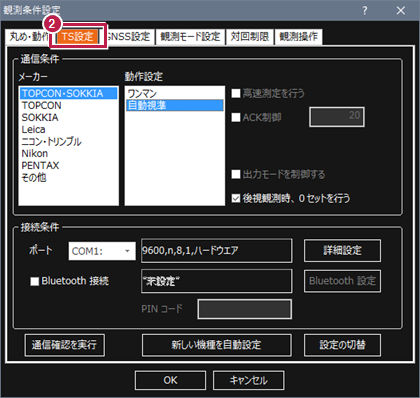

- ［TS設定］タブをタップします。
- ［通信条件］で、「TOPCON」「測定」を選択します。
- TSとの接続は、直結かBluetoothで接続します。

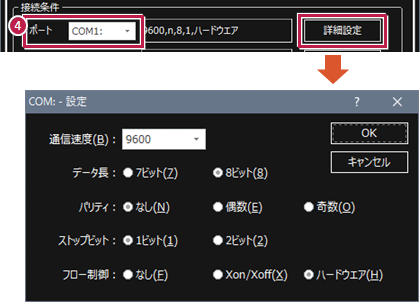

◆直結の場合は［ポート］を設定し、［詳細設定］をタップして以下のように設定してください。
（9600-8-ｎ-1）
◆Bluetooth接続の場合の接続方法はこちらを参照してください。
Parani接続も可能です。
◆光波側の設定
光波側の「設定」は、以下のように設定してください。
| 通信条件（Bluetoothの場合） | |
| 通信モード：Bluetooth | |
| Bluetooth設定 | ACK／NAK：アリ CR／LF：ナシ ACKモード：不要 |
| 通信条件（直結の場合） | |
| 通信モード：RS-232C ボーレート：9600bps データ長：8ビット パリティ：ナシ ストップビット：1ビット チェックサム：ナシ Xon／Xoff：ナシ ACK／NAK：アリ CR／LF：ナシ ACKモード：不要 |
|
メモ
- 光波の設定はファームウェアによって違う可能性があります。詳細は光波メーカー様にご確認ください。
