| プログラム名 | TREND-FIELD | Ver. | － | ID | TF00244 | 更新日 | 2018/06/12 |
Q：Nikon・TrimbleのM3機と接続して観測する場合の接続設定はどうしたらよいですか。
A：［観測条件設定］の［TS設定］タブで、「ニコン・トリンブルS6、M3」「ニコン・トリンブルS6、M3［ENT］」を選択してください。
操作方法

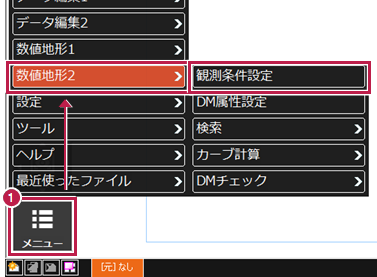

- ［メニュー］－［数値地形2］（※または［数値地形］）－［観測条件設定］をタップします。
（※購入されたセットによりメニューの表示は異なります。）

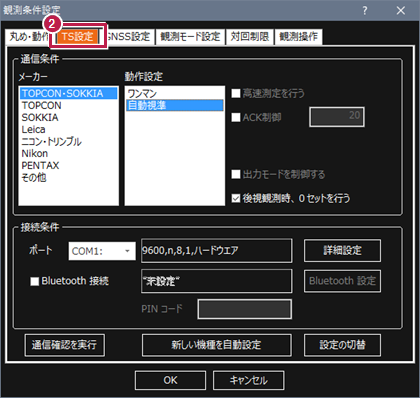

- ［TS設定］タブをタップします。

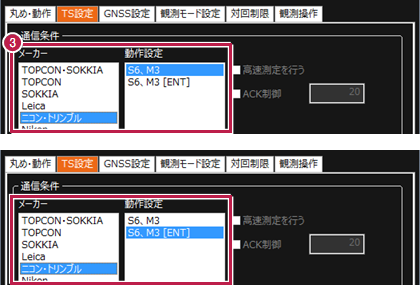

- ［通信条件］で、「ニコン・トリンブル」「S6、M3」あるいは「S6、M3［ENT］」を選択します。
- TSとの接続は、直結かBluetoothで接続します。

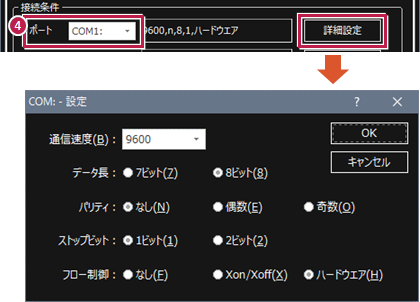

◆直結の場合は［ポート］を設定し、［詳細設定］をタップして以下のように設定してください。
（9600-8-ｎ-1）
◆Bluetooth接続の場合の接続方法はこちらを参照してください。
Parani接続も可能です。
- 設定後［通信確認を実行］で接続を確認します。
◆光波側の設定
光波側での「通信」の設定は、直結あるいはParani接続の場合は［TS］タブで［ポート］を「シリアル」に設定します。Bluetooth接続の場合は［ポート］を「Bluetooth」にします。
また［距離］の設定は「斜距離」を選択してください。
メモ
- 接続確認ができた機種はDR5です。
（TSのケーブルはNikonのDOS/Vケーブルを使用）
（TSの電源をONにしてから、TSのケーブルを挿し込む） - 光波の設定はファームウェアによって違う可能性があります。詳細は光波メーカー様にご確認ください。
