横断条件の項目

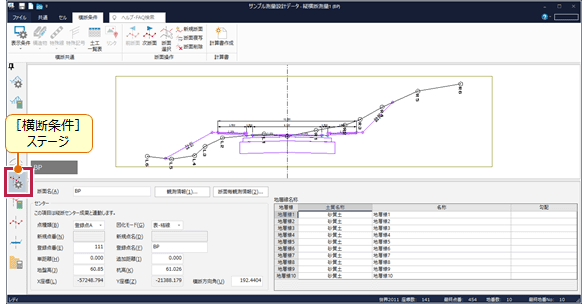

《縦横断測量》の［横断条件］ステージの項目について解説します。

［断面名］

横断面の任意名称を入力します。

［観測情報］ボタン

［観測情報］ダイアログで、観測情報を設定します。

ここで設定した観測情報が横断測量観測手簿、横断測量精度管理表に印刷されます。

［断面毎観測情報］ボタン

［横断断面毎観測情報］ダイアログで、断面ごとの観測情報を設定します。

ここで設定した観測情報が横断測量観測手簿、横断測量精度管理表に印刷されます。

---

［センター］

［点種類］

横断面センター測点の種類を選択します。

［新点］：センター測点が座標登録されていない点。

［登録点A］：センター測点がXY座標値まで登録済みの点。

［登録点B］：センター測点がXYZ座標値まで登録済みの点。

［新規点番］［新規点名］

横断面センター測点の点番・点名を入力します。「登録点A」「登録点B」を選択したときは入力不可になります。

［登録点番］［登録点名］

横断面センター測点が座標登録済みで、「登録点A」または「登録点B」を選択の場合、登録点番・点名を入力します。「新点モード」を選択したときは入力不可になります。

［図化モード］

横断面センター測点の、縦断図での図化モード（4種類）を設定します。

［単距離］［追加距離］

横断面センター測点の単距離・追加距離を入力します。

［地盤高］

横断面第1観測（真）センター測点の地盤高を入力します。「登録点B」を選択したときは入力不可になり、Z座標値が表示されます。

［横断野帳］ステージの［横断野帳］タブ－［横断野帳］グループ－［初期条件］でシフト量を入力したときは、仮センターの地盤高と野帳データを元にして、成果作成時に真センター地盤高を比例計算で求めることができます。この場合、この［地盤高］ボックスは空欄にしておきます（0.000は空欄ではなく地盤高0mとみなしますので注意してください）。
なお、この［地盤高］に地盤高が入力されている場合は、成果作成時に比例計算は行われず、入力されている地盤高を成果として採用します。そのため、一度成果作成を行って真センター地盤高を求めた後に、再度［初期条件］でシフト量を訂正したときは、計算済の地盤高を削除する必要があります。

［杭高］

横断面第1観測（真）センター測点の杭頭高を入力します。

［X座標］［Y座標］

「登録点A」「登録点B」を選択して登録点番（点名）を入力したときに座標値を表示します。

［横断方向角］

横断面の左側から右側への方向角を入力します。この横断方向角が未入力の場合、［横断現況］ウィンドウで横断現況点を座標登録する場合、XY座標値が「0」になります。なお、横断図のみを作成するときは、座標値が「0」でも関係ありません。

---

［地層線名称］

地層線の土質名称、名称、勾配を入力します。

［土質名称］：土質の名称（地層線の間の土質を指定するもの）を設定します。例えば、［地層線1］には、地表～地層線1までの土質名称を設定します。土質の名称は、［横断条件］タブ－［横断共通］グループ－［表示条件］－［土質名称設定］で5つまで設定できます。

［名称］：地層線の名称を入力します。

［勾配］：勾配を縦横比で、「1：***」の***に相当する値を入力します。ここで入力した勾配は、［横断計画］ステージの［断面形状選択］の［法面部］で、法面に土質を考慮する設定に反映されます。
