Q：DM要素で描かれている円弧の平行線をDM要素で描けませんか。
A：《CAD》の［DMツリー］でDM属性を選択し、［円（弧）］－［円］－［平行］で基準の円弧をクリックしてDM要素の平行線を描いてください。

操作方法

    ■この円弧の部分をDMの要素で平行線を描きたい。

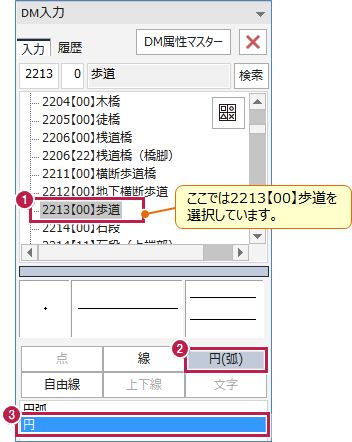

  1. ［DMツリー］で、平行線で描きたいDM属性を選択します。
  2. 円（弧）をクリックします。
  3. 円をクリックします。

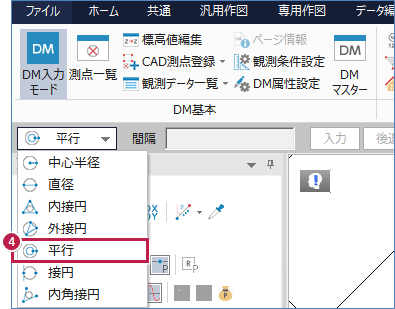

  4. インプットバーで［平行］をクリックします。

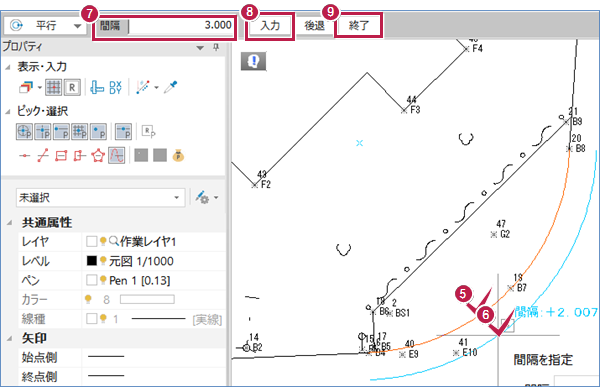

  5. 平行線を描くDM要素をクリックします。
  6. 平行線方向をクリックします。
  7. インプットバーで間隔を入力します。
  8. ［入力］をクリックします。
  9. 次の平行線が不要なら［終了］をクリックします。

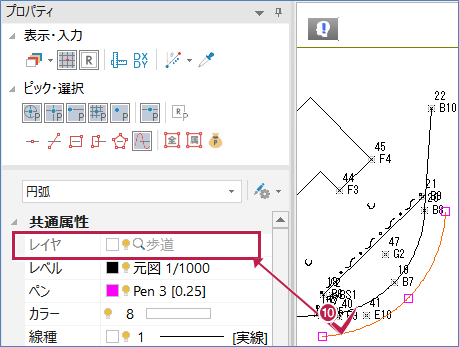

  10. 平行線を描いた要素をクリックすると、［プロパティ］でDM属性を確認することができます。
