| プログラム名 | CAD | Ver. | Ver.2 | ID | T000063 | 更新日 | 2018/06/12 |
Q：《CAD》で図面にあわせて公図や写真を貼り付けるにはどうしたらよいですか。
A：［ホーム］タブの［ラスタ・写真配置］－［配置］で［配置方法］を「2点」などにして、配置基準点と図面内の点を合わせるように配置してください。
操作方法

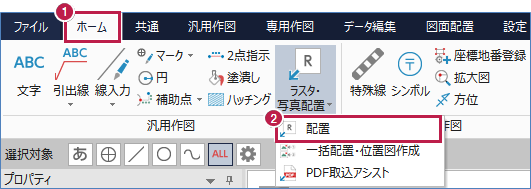

- ［ホーム］タブをクリックします。
- ［汎用作図］グループ－［ラスタ・写真配置］－［配置］をクリックします。

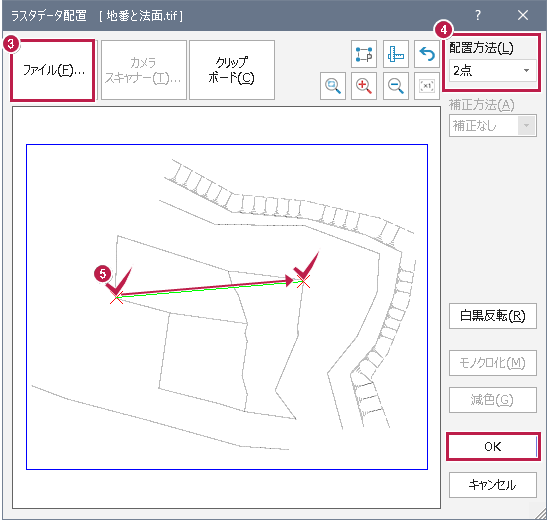

- ［ファイル］で配置するラスタデータを選択して配置画面に表示させます。
- ［配置方法］で「2点」を選択します。
- 配置基準点の1点目と2点目をクリックして［OK］をクリックします。

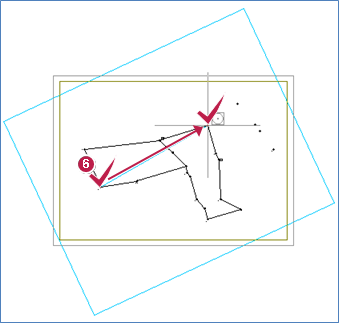

- 配置先の1点目と2点目をクリックします。

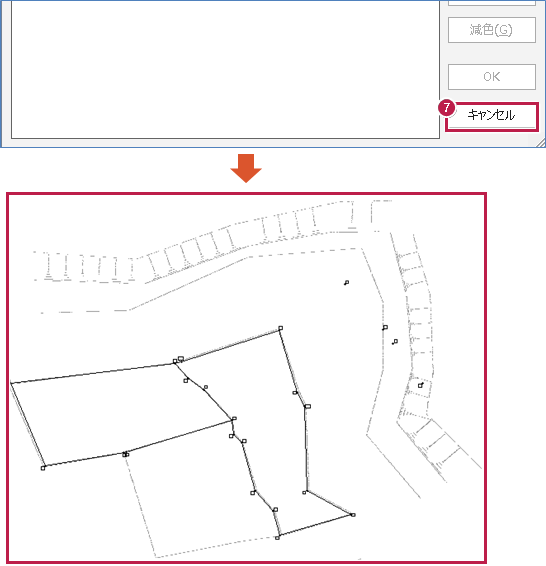

- 再度、［ラスタデータ配置］ダイアログが表示されるので、［キャンセル］をクリックします。
メモ
- 配置後のサイズ変更はこちらを参照してください。
