CAD（汎用） > 装飾
プログラム名 CAD Ver. Ver.2 ID T000067 更新日 2018/06/12
Q：《CAD》で図面作成時に使う集水桝などの断面図用構造物はどこかに用意してありますか。
A：［専用作図］タブの［パラメトリック］や［特殊記号］に用意があります。

操作方法

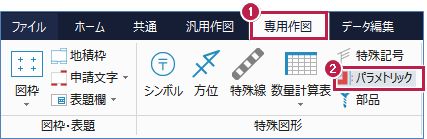

  1. ［専用作図］タブをクリックします。
  2. ［特殊図形］グループ－［パラメトリック］をクリックします。

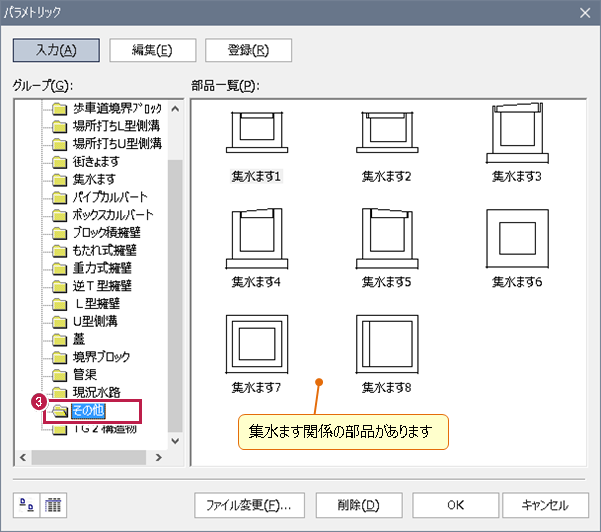

  3. グループから［その他］を選択すると、集水ます関係の部品があります。
メモ
  • ［シンボル］や［パラメトリック］に図形を登録して繰り返し使うことができます。
