座標・地番 > 図面作成
プログラム名 CAD Ver. Ver.2 ID T000194 更新日 2018/06/12
Q：《CAD》［プロット図］の測点名や距離の文字サイズが2.5mmでした。2.0mmで作成するにはどうしたらよいですか。
A：［プロット図スタイル］の［測点名］や［距離］の［サイズ］を変更してください。

操作方法

  1. ［図面配置］タブをクリックします。
  2. ［配置1］グループ－［プロット図］－［プロット図スタイル］をクリックします。

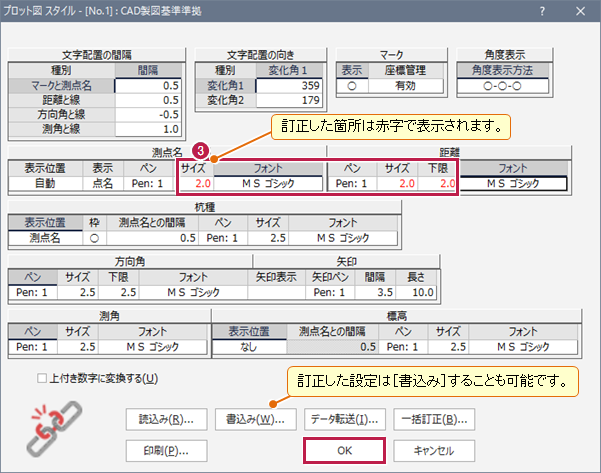

  3. 測点名や距離などの［サイズ］を「2.0」に設定して［OK］をクリックします。
  4. レイヤ選択を確認して［OK］をクリックします。
