Q：《CAD》で［地積図］を作成するさいに、枠や作成者、土地の所在なども一緒に作成するにはどうしたらよいですか。
A：［地積図配置］で［地積枠の作成］［申請書の作成］をそれぞれONにして作成してください。
操作方法
- ［図面配置］タブをクリックします。
- ［配置1］グループ－［地積図］－［地積図配置］をクリックします。

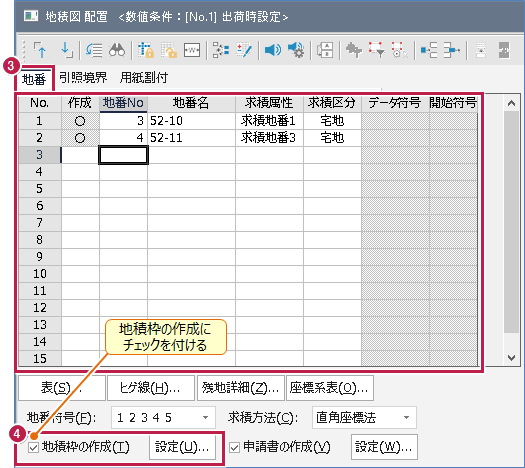

- ［地番］タブで申請用の求積地番を入力し、残地も必要であれば［残地］欄に入力します。
- ［地積枠の作成］をONにして［設定］をクリックします。

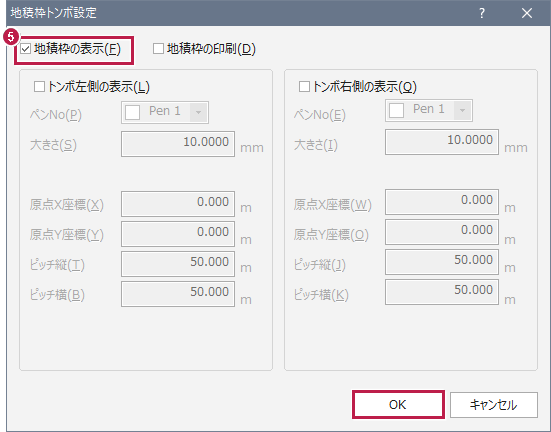

- ［地積枠の表示］をONにして［OK］をクリックします。

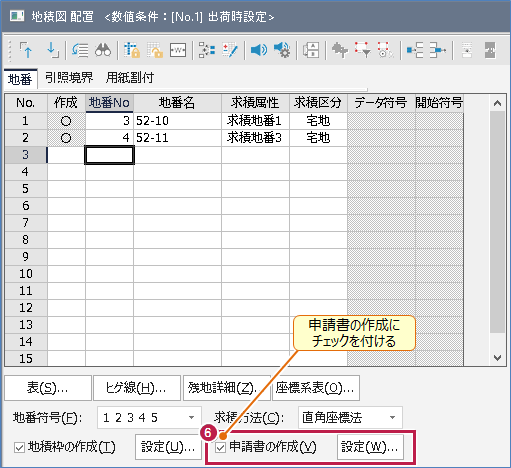

- ［申請書の作成］をONにして［設定］をクリックします。

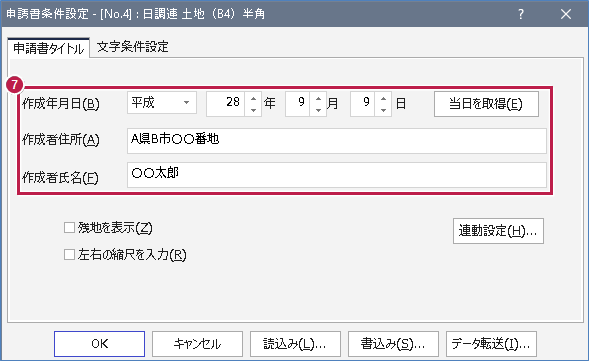

- ［申請書タイトル］タブの［作成年月日］や［作成者住所］［作成者氏名］を設定します。

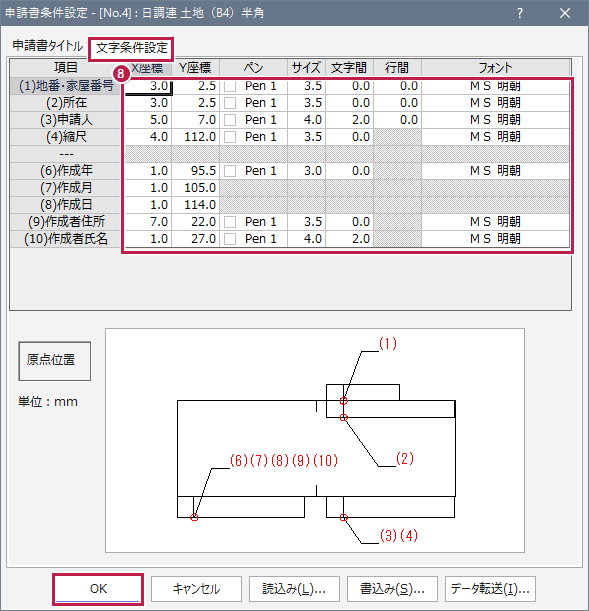

- ［文字条件設定］タブの［X座標］［Y座標］で文字位置を設定し、［サイズ］や［フォント］などを決めたら［OK］をクリックします。

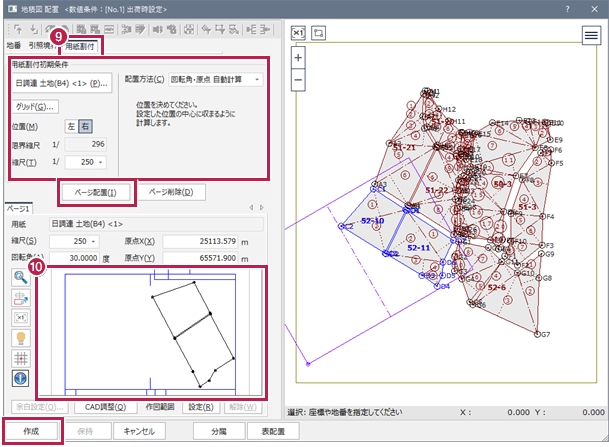

- ［用紙割付］タブをクリックし、用紙と縮尺を確認して［ページ配置］をクリックします。
- プレビュー画面で図面の位置を確認し、［作成］をクリックします。

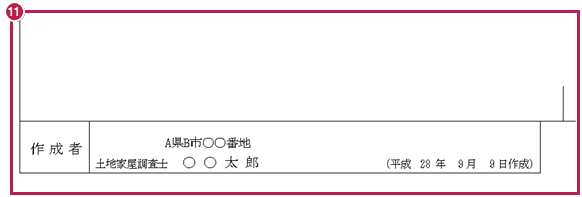

- 地積枠や作成者、所在などが同時に配置されたことを確認します。
メモ
- 地積測量図の作成後に、別途「申請枠」や「作成者」などを配置するにはこちらを参照してください。
