Q：横断成果から等高線を作成するにはどうしたらよいですか。
A：［図面配置］タブ－［3次元プロット］－［3次元プロット配置］で［横断読込み］をおこない、等高線（コンタ）を自動作成してください。
操作方法

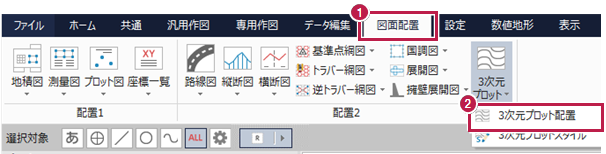

- ［図面配置］タブをクリックします。
- ［配置2］グループ－［3次元プロット］－［ 3次元プロット配置］をクリックします。

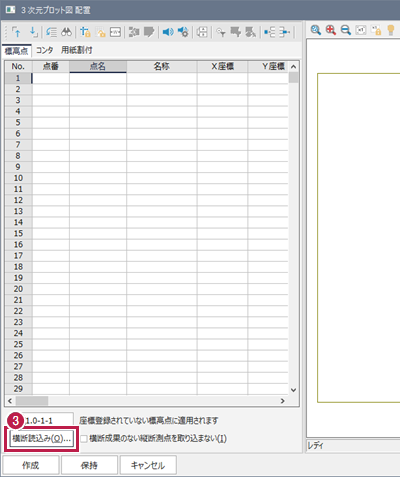

- ［横断読込み］をクリックします。

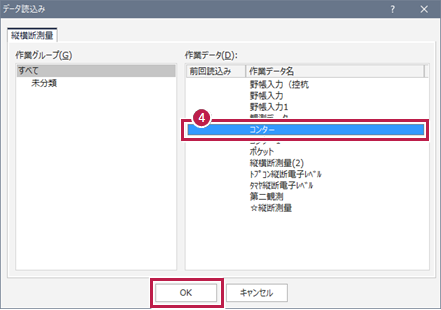

- 横断の作業データを選択して［OK］をクリックします。

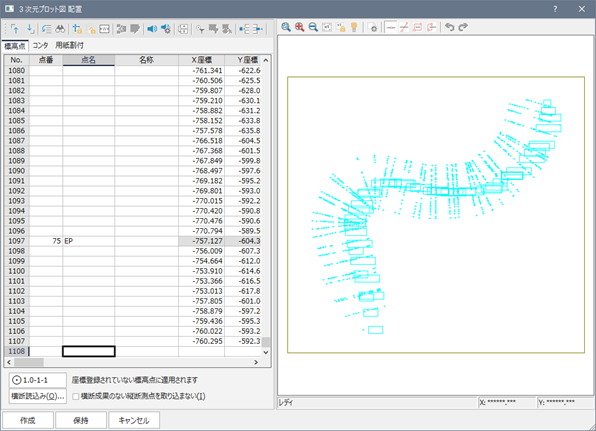

［3次元プロット図 配置］に横断の変化点が取り込みされたのを確認します。
メモ
- 以降の操作方法はこちらを参照してください。
- ［3次元プロット］はオプションプログラムです。
