Q：プロット図の配置で、結線と距離を表示させるにはどうしたらよいですか。
A：［図面配置］タブ－［配置1］－［プロット図］－［プロット図配置］の［距離］セルに「○」を入れて配置してください。
操作方法

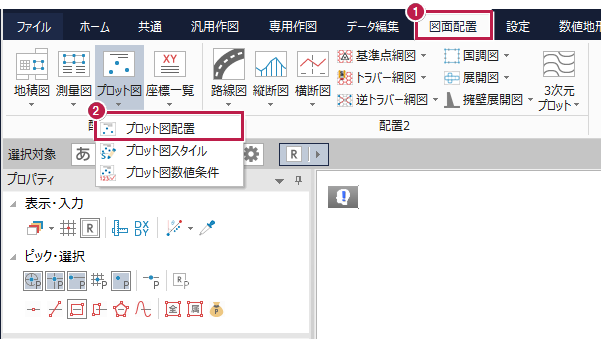

- ［図面配置］タブをクリックします。
- ［配置1］グループ－［プロット図］－［プロット図配置］をクリックします。

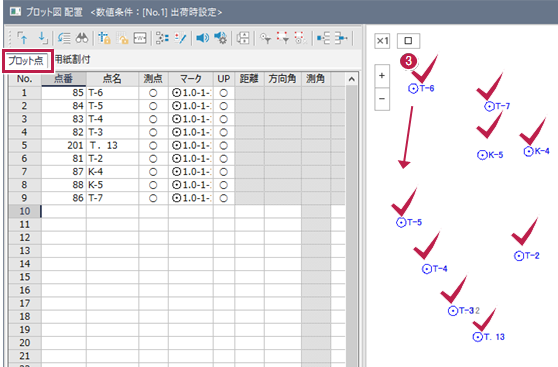

- ［プロット点］タブで、結線したい順番に［現場プロット］上で測点をクリックします。

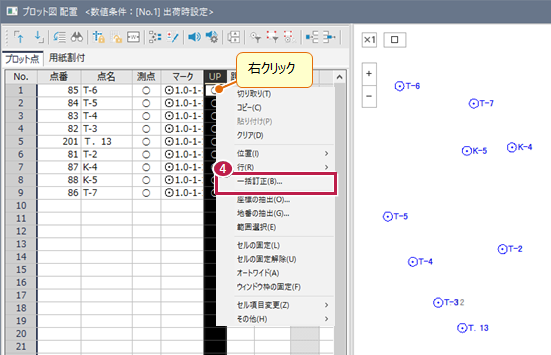

- ［UP］項目名を右クリックして［一括訂正］を選択します。
- ［一括訂正］の「ペンのUP/Downを選んでください」で「〇」を外して［OK］をクリックします。

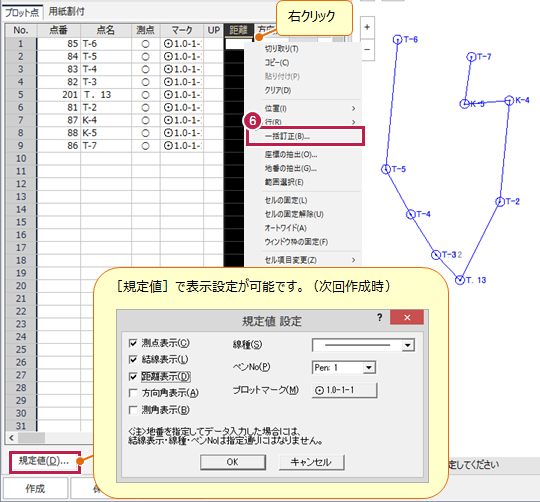

- ［距離］項目名を右クリックして［一括訂正］を選択します。
- 「距離の表示/非表示を選んでください」で「〇」を付けて［OK］をクリックします。

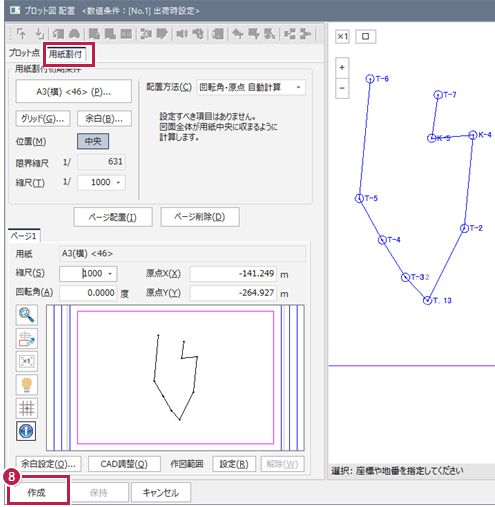

- ［用紙割付］タブを設定して［作成］をクリックします。

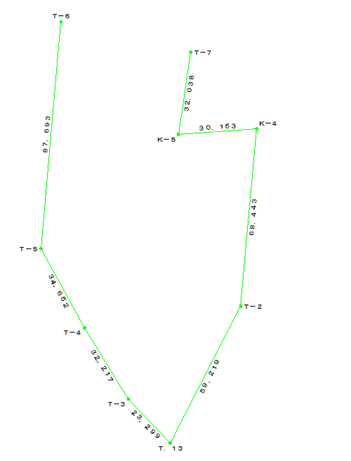

作成時に結線と距離が表示されます。
