| プログラム名 | CAD | Ver. | Ver.2 | ID | T000991 | 更新日 | 2018/06/12 |
Q：《CAD》で3次元の座標値で作成したプロット図を、高さを持たせた状態でDWGに変換するにはどうしたらよいですか。
A：［外部ファイル書込み］－［DXF・DWG］で、［座標データ］の［3D］をONにして出力してください。
操作方法

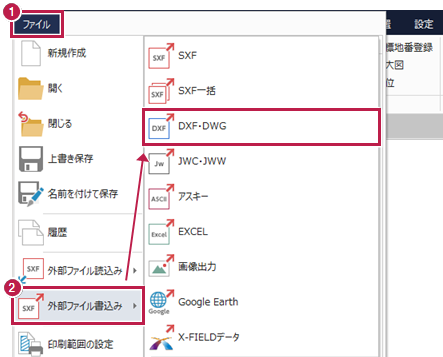

- ［ファイル］タブをクリックします。
- ［外部ファイル書込み］－［DXF・DWG］をクリックします。

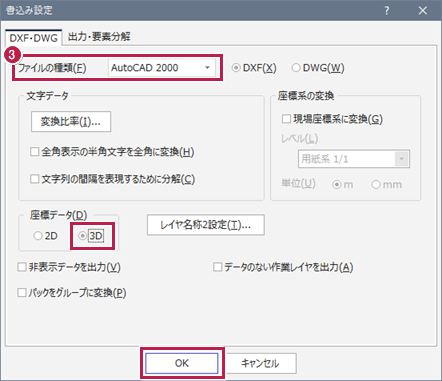

- ［ファイルの種類］を選択し、［座標データ］の「3D」をONにして［OK］をクリックします。

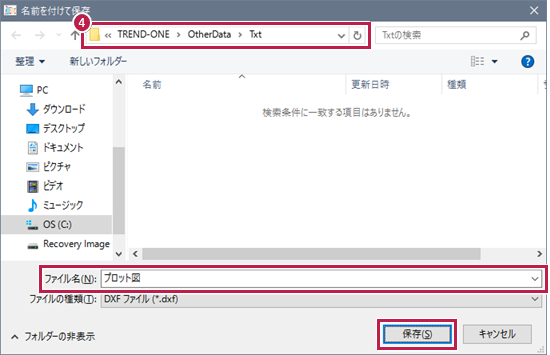

- 保存先を指定してファイル名を入力し、［保存］をクリックします。
操作方法はこちらを参照してください。
メモ
- マーク要素は分解されます。例えば、12番のプロットマークの場合は、円と点に分解され、それぞれに高さを持ちます。
