Q：《CAD》で標高を持つ等高線があるコンタ図を、高さを持たせた状態でSXFに変換するにはどうしたらよいですか。
A：［外部ファイル書込み］－［SXF］で、［等高線］の［変換して出力］をON、［名称］を入力して出力してください。
操作方法

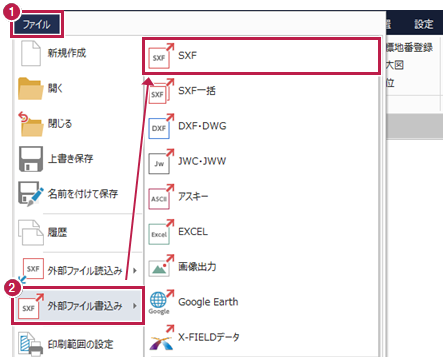

- ［ファイル］タブをクリックします。
- ［外部ファイル書込み］－［SXF］をクリックします。
※複数ページを一度に変換したい場合は［SXF一括］をクリックします。
- ［モード］を選択し、［等高線］の［変換して出力］をONにして［名称］を入力します。
※［SXF一括］では［自由曲線を変換して出力］をONにして［名称］を入力します。 - ［OK］をクリックします。

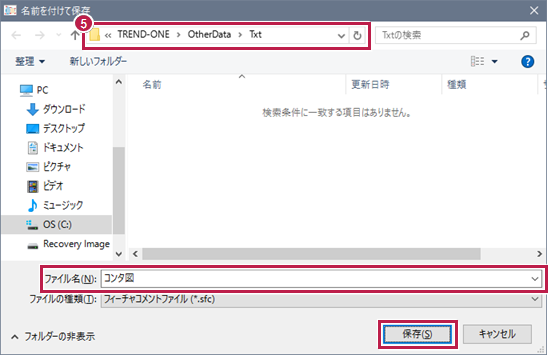

- 保存先を指定してファイル名を入力し、［保存］をクリックします。
操作方法はこちらを参照してください。
メモ
- SXF形式で高さを持たせることができるのは「自由曲線」のみです。
