Q：《CAD》で地積測量図や建物図面を作って印刷したいのですが、枠が印刷できません。どうしたらよいですか。
A：［専用作図］タブの［地積枠］で［地積枠の印刷］をONにしてください。［設定］タブの［レイヤ設定］で［固定レイヤ］にある「地積枠」の［印刷］欄に「○」を入れる方法でも同様です。
操作方法
■印刷する設定で「地積枠」を配置する方法

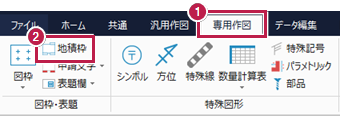

- ［専用作図］タブをクリックします。
- ［図枠・表題］グループ－［地積枠］をクリックします。

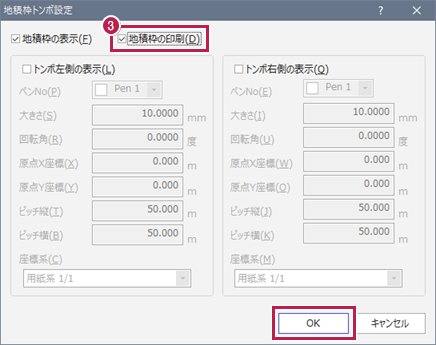

- ［地積枠の印刷］をONにして［OK］をクリックします。
■［レイヤ設定］で「地積枠」を印刷対象に設定する方法

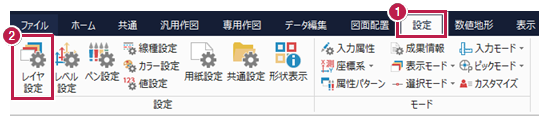

- ［設定］タブをクリックします。
- ［設定］グループ－［レイヤ設定］をクリックします。

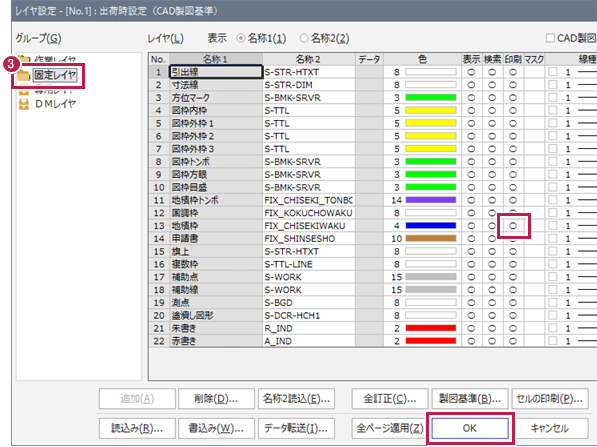

- ［固定レイヤ］を選択し、「地積枠」の［印刷］欄をダブルクリックして「○」を入れたら［OK］をクリックします。
※［形状表示］の［レイヤ］で［印刷 ON］に変更する方法でも同様です。
メモ
- 作成年月日などの文字列が枠からずれてしまう場合の操作方法はこちらを参照してください。
