断熱仕様（かんたん仕様）
3Dカタログサイト（Web）上で提供される断熱仕様の「かんたん仕様画面」です。各部位・構造・工法に対する使用場所への材料や厚さを調整して、平均熱貫流率を設定します。使用場所を参考図を見ながら設定できるため、調整しやすい画面構成になっています。
同じデータを「詳細画面」へ切り替えて確認することもできます。

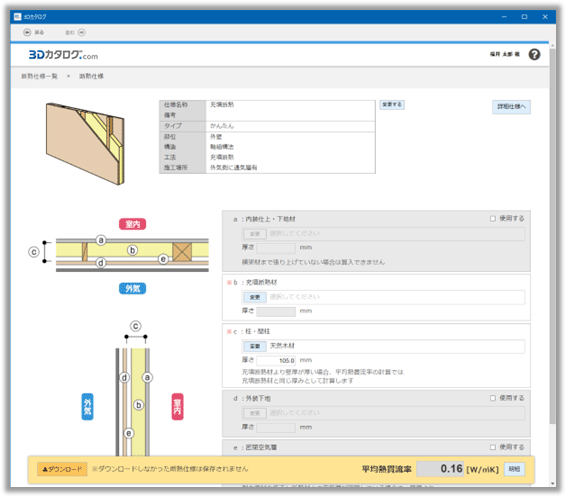

【新規追加時、コピー時】

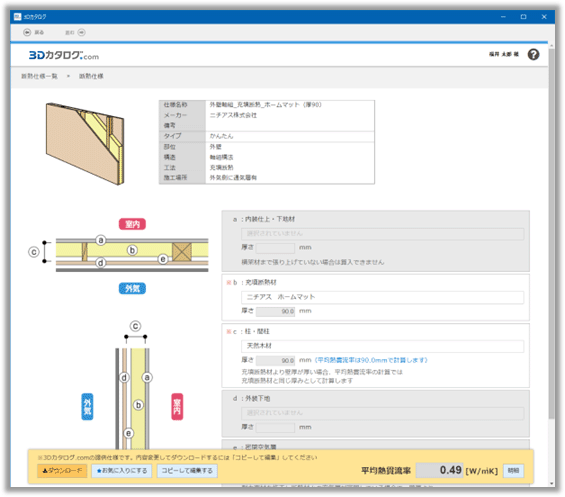

【メーカー提供（製品）の表示】

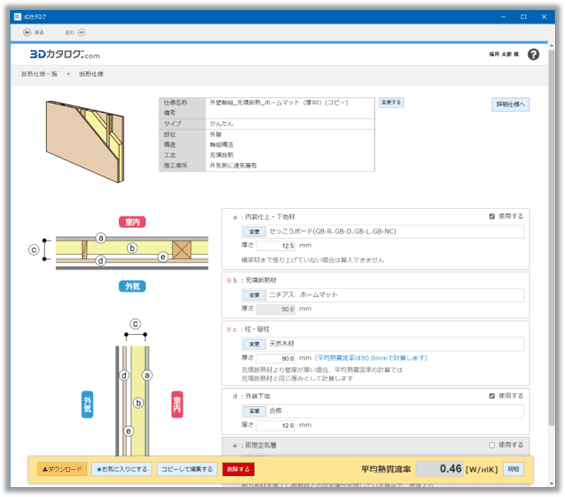

【オリジナル断熱仕様の表示】
3Dカタログ（メーカーコンテンツ利用が可能）の有料会員契約が必要です。
また、［3Dカタログ.com設定］の「3Dカタログを使用する」が有効に設定されている必要があります。
→参照：「3Dカタログ建材コンテンツをCAD利用する場合」
各項目
概要
断熱仕様の概要部分です。
| 項目 | 機能概要 | |
|---|---|---|
|
詳細仕様へ （  ） |
「詳細仕様」画面へ切り替えます。（同じ断熱仕様データをタイプの異なる画面で閲覧） 計算時に数値補正された「使用場所」がある場合は、計算に使った値でデータ更新します。 ・躯体が断熱材の厚さで計算されていた場合、躯体の厚さを断熱材と同じ厚さで変更します。ただし、厚さ変更不可の材料を選択中はデータを更新しないため、平均熱貫流率に影響があり、変更されます。 また、平均熱貫流率が切り替え時に変更された場合、下図のように値枠が数秒赤く点滅します。  ・密閉空気層の入力が無視されていた場合、密閉空気層の材料選択を解除します。この場合、平均熱貫流率は変更されません。 |
|

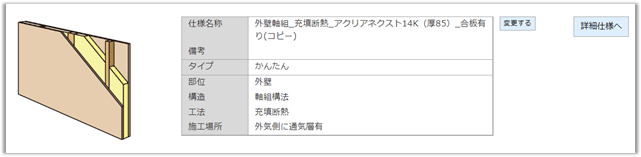

| 概要 | 追加・選択した断熱仕様の名称、タイプ、部位・工法等を表示します。 | |
|
変更する （  ） |

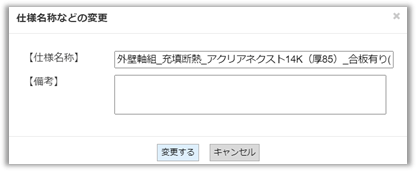

「仕様名称」「備考」を変更します。 メーカー提供の断熱仕様は変更できません。  |
|
材料設定等
「使用場所」に対する「材料」「厚さ」を設定します。アルファベット記号（a～）に相応する平面・断面を参考にすることができます。
| 項目 | 機能概要 | |
|---|---|---|
| □使用する |
対応するアルファベット記号の使用場所を有効にする時は「ON」にします。 無効にする時は「OFF」にします。（枠内がグレー表示） |
|
|
変更 （  ） |

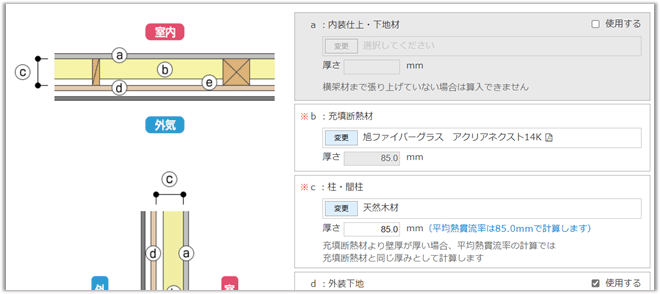

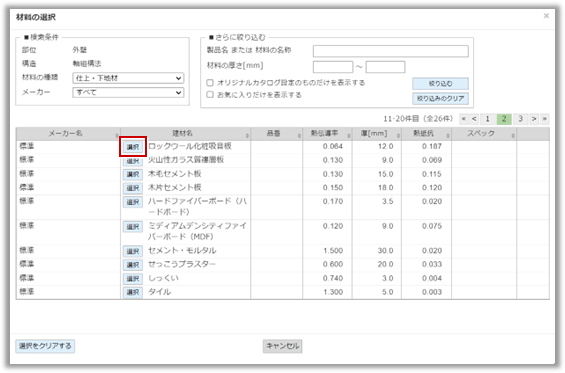

［使用する］が「ON」時に有効です。［変更］より材料を選択します。 ［変更］より「材料の選択」画面が表示されますので、絞り込んで設定する材料・建材を選択します。  選択した材料・建材の厚さ、熱伝導率等がセットされ、画面が「かんたん仕様」画面に戻ります。（下図：a部分例）  また、「平均熱貫流率」も再計算・表示されます。 |
|
| □オリジナルカタログ設定のものだけを表示する | 「ON」にすると、「オリジナルカタログ」に登録した建材だけが検索の対象となります。→参照：「オリジナルカタログ」 | |
|
選択をクリアする （  ） |
現在設定されている材料・建材を解除して何も選択されていない状態にします。画面は「かんたん仕様」画面に戻ります。 | |

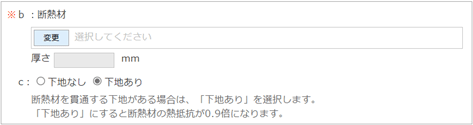

2021（令和3年）/4/1より、以下の熱橋面積比が削除され、下地が断熱材を貫通する場合は「付加断熱の熱抵抗×0.9倍」と計算するように外皮性能計算が変更になります。
ダウンロード等
画面スクロールに影響しない定位置のフロートバータイプです。（下図：既存オリジナル仕様の表示時）
| 項目 | 機能概要 |
|---|---|
|
ダウンロード （  ） |

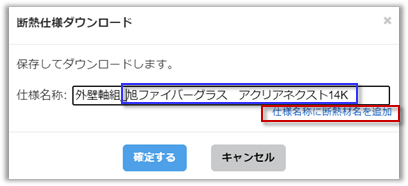

ZEROの「断熱仕様登録」一覧へ取り込みます。 新規作成時は、材料名を語尾に追加する［仕様名称に断熱材名を追加］で「_{選択中の断熱材メーカー名 断熱材名}」 を末尾に追加します。（先頭1つ目のみ）  |
| ★お気に入りにする （  ） |
断熱仕様をお気に入りとして登録します。「断熱仕様一覧」の「★」欄に★マークが表示され、お気に入りのみを検索することができます。 |
|
コピーして編集する （  ） |
同じ内容の別の断熱仕様を新規作成します。メーカー提供の断熱仕様は編集不可のため、オリジナル断熱仕様の元としてコピーする際に利用します。 ※追加した断熱仕様は、「ユーザー」区分となります。（メーカー名等への変更はできません） |
|
削除する （  ） |
登録したオリジナル断熱仕様を削除します。 |
| 平均熱貫流率 | 平均熱貫流率を自動計算して都度表示します。「かんたん仕様」と「詳細仕様」の切り替え時、数値補正されて値が微妙に異なって表示される場合があります。 |
|
明細 （  ） |

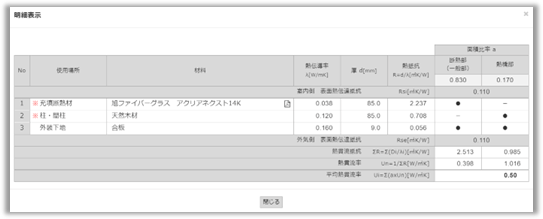

「明細表示」画面を表示します。 |
画面を戻すときは、下図の部分をクリックします。
最新の3Dカタログマスタコンテンツを使用するには、3DCマスタ、連携CADも最新のVerをご利用ください。
