断熱仕様（詳細仕様）
3Dカタログサイト（Web）上で提供される断熱仕様の詳細設定画面です。各部位・構造・工法に対する使用場所への材料や厚さを調整して、平均熱貫流率を設定します。
同じデータを「かんたん登録画面」へ切り替えて確認することもできます。

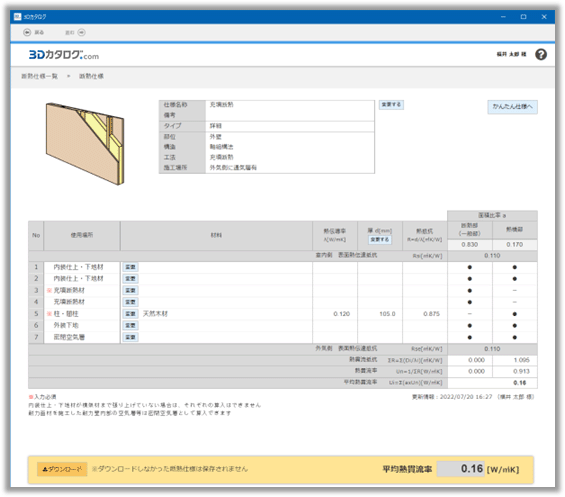

【新規追加時、コピー時】

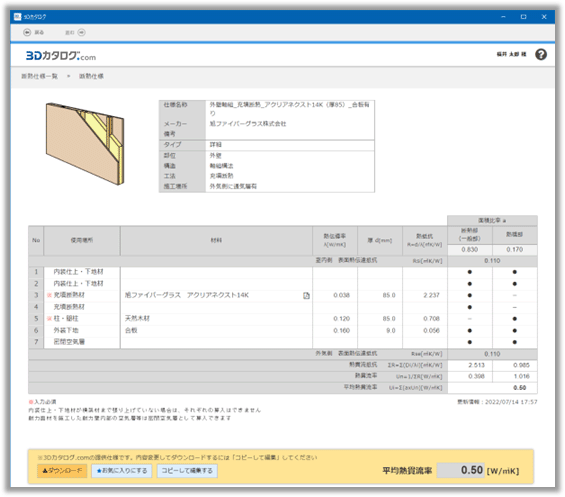

【メーカー提供（製品）の表示】

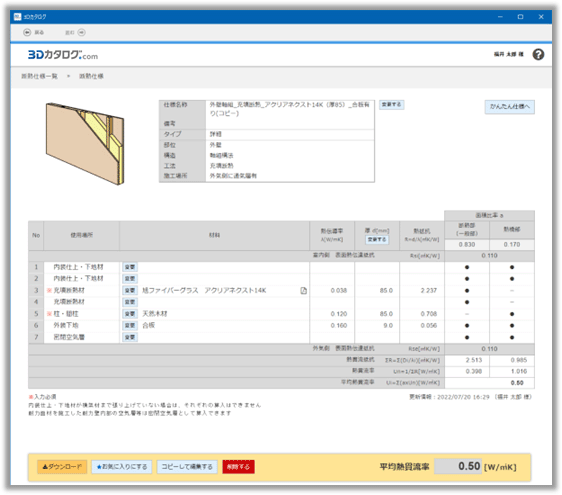

【オリジナル断熱仕様の表示】
3Dカタログ（メーカーコンテンツ利用が可能）の有料会員契約が必要です。
また、［3Dカタログ.com設定］の「3Dカタログを使用する」が有効に設定されている必要があります。
→参照：「3Dカタログ建材コンテンツをCAD利用する場合」
各項目
概要

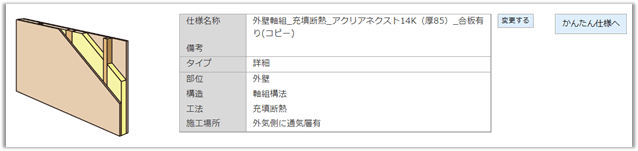

断熱仕様の概要部分です。
| 項目 | 機能 | 概要 |
|---|---|---|
| かんたん仕様へ | 「かんたん仕様」画面へ切り替えます。（同じ断熱仕様データをタイプの異なる画面で閲覧） 下記に相当する場合、平均貫流率が変わります。 ・材料が選択されていない場合のみ、内部固定のかんたん登録用の初期値（材料）がある場合はそのざ値を反映します。 ・省略される「使用場所」では材料の選択を解除します。また、厚さ比較による数値補正ありの計算方法になります。 また、平均熱貫流率が切り替え時に変更された場合、下図のように値枠が数秒赤く点滅します。  ※適用年度外の工法は、「詳細」→「かんたん」 の切り替えはできません。 |
|
| 概要 | 追加・選択した断熱仕様の名称、タイプ、部位・工法等を表示します。 | |
|
変更する （  ） |
「仕様名称」「備考」を変更します。 メーカー提供の断熱仕様は変更できません。  |
|
材料設定等

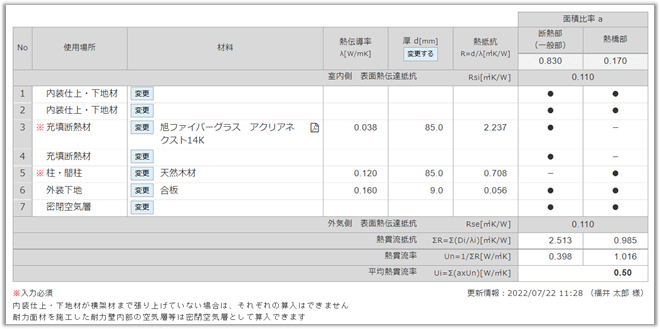

「使用場所」に対する「材料」「厚さ」を設定します。
| 項目 | 機能 | 概要 | |
|---|---|---|---|
| 材料 |
変更 （  ） |

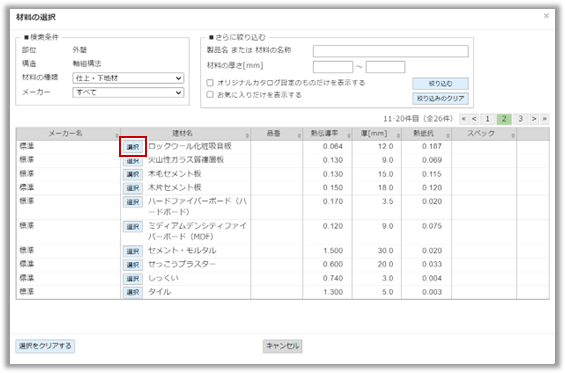

［変更］より材料を選択します。 ［変更］より「材料の選択」画面が表示されますので、絞り込んで設定する材料・建材を選択します。  選択した材料・建材の厚さ、熱伝導率等がセットされ、画面が「詳細仕様」画面に戻ります。また、「平均熱貫流率」も再計算・表示されます。 |
|
| □オリジナルカタログ設定のものだけを表示する | 「ON」にすると、「オリジナルカタログ」に登録した建材だけが検索の対象となります。→参照：「オリジナルカタログ」 | ||
|
選択をクリアする （  ） |
現在設定されている材料・建材を解除して何も選択されていない状態にします。画面は「詳細仕様」画面に戻ります。 | ||
|
規格適合認証書 （  ） |

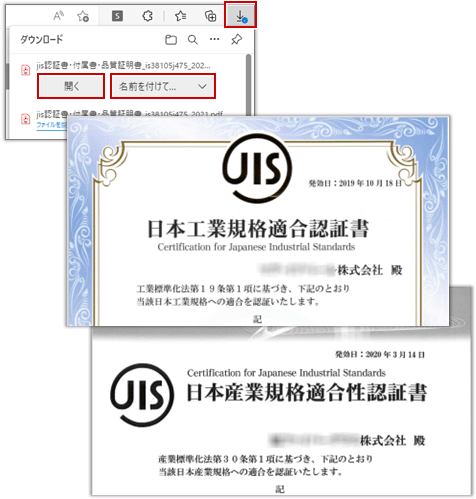

各メーカーの規格適合認証書（pdf）をダウンロードすることができます。 開いてからpdf保存するか、任意のフォルダにpdf保存してから開くかを選択することができます。  |
||
| 厚 |
変更する （  ） |

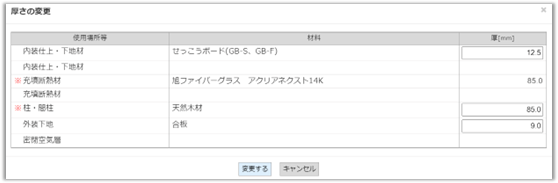

各箇所の厚さを変更します。 |
|
ダウンロード等
画面スクロールに影響しない定位置のフロートバータイプです。（下図：既存オリジナル仕様の表示時）
| 項目 | 機能概要 |
|---|---|
|
ダウンロード （  ） |

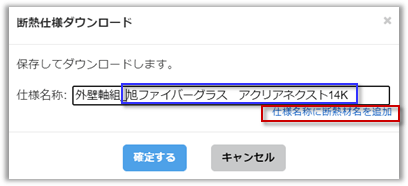

ZEROの「断熱仕様登録」一覧へ取り込みます。 新規作成時は、材料名を語尾に追加する［仕様名称に断熱材名を追加］で「_{選択中の断熱材メーカー名 断熱材名}」 を末尾に追加します。（先頭1つ目のみ）  |
| ★お気に入りにする （  ） |
断熱仕様をお気に入りとして登録します。「断熱仕様一覧」の「★」欄に★マークが表示され、お気に入りのみを検索することができます。 |
|
コピーして編集する （  ） |
同じ内容の別の断熱仕様を新規作成します。メーカー提供の断熱仕様は編集不可のため、オリジナル断熱仕様の元としてコピーする際に利用します。 ※追加した断熱仕様は、「ユーザー」区分となります。（メーカー名等への変更はできません） |
|
削除する （  ） |
登録したオリジナル断熱仕様を削除します。 |
|
平均熱貫流率 （基礎：線熱貫流率） |
平均熱貫流率を自動計算して都度表示します。「かんたん仕様」と「詳細仕様」の切り替え時、数値補正されて値が微妙に異なって表示される場合があります。 |
画面を戻すときは、下図の部分をクリックします。

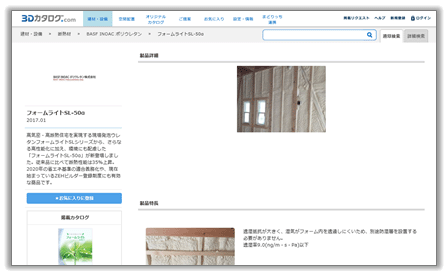

は3DCサイト内の「製品詳細」ページが開きます。
最新の3Dカタログマスタコンテンツを使用するには、3DCマスタ、連携CADも最新のVerをご利用ください。
