座標系基準点

入力する図面データの公共座標系上の座標値を指定します。

公共座標値は、座標値を直接入力する方法と、緯度と経度を入力して指定する方法があります。公共座標値を指定したら、CAD上の基準点を指定します。

事前に、公共座標上の座標値または緯度、経度を確認してください。

メモ

  • 「点群読み込み」で点群データを読み込むときに、点群の目的位置の平面直角座標点を基準点に設定しておくと、正しい位置に配置することができます。
  • 公共座標上に基準点を設定すると、レンダリング時の太陽の方向と仰角に連動します。
  • 「Google Earth」で、公共座標上の座標点にモデルデータが出力されます。
  1. 「プロジェクト」メニューから「座標系基準点」を選びます。
  2. 「指定方法」の「公共座標系」をONにします。

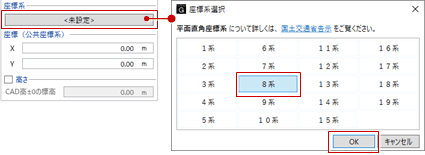

  3. 「座標系」の「<未設定>」をクリックし、平面直角座標系の系番号を選択して「OK」をクリックします。
  4. 「座標（公共座標系）」の「X」「Y」に、公共座標系のX座標値、Y座標値を入力します。
  5. 高さを指定する場合は、「高さ」をONにして設定GLのCAD高±0に合わせる高さを入力します。

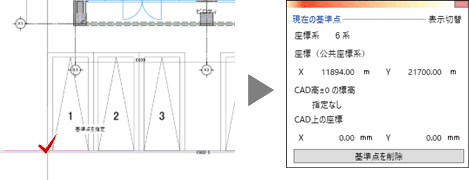

  6. 公共座標点上のCADの基準点をクリックします。

メモ

  • 設計GLは、「階設定」で確認できます。
  1. 「指定方法」の「地理座標系」をONにします。
  2. 「緯度」と「経度」に入力します。

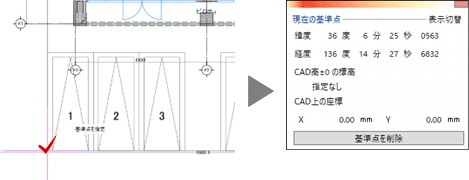

  3. 基準点とする位置をクリックします。

メモ

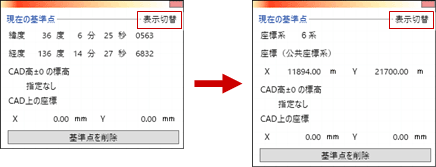

  • 指定した経緯度の公共座標値を確認するには、下記ウィンドウの「表示切替」をクリックします。
    公共座標系は、指定した緯度、経度のある位置の座標系が自動的に選択されます。

    指定した緯度、経度が公共座標系で指定できない座標点にある場合は、座標系の表示切替ができません。

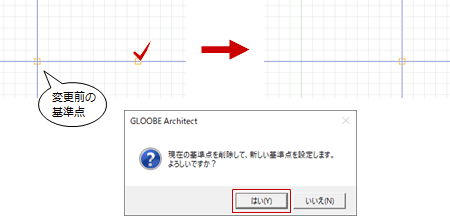

指定した公共座標点のCAD上の基準点位置を変更するには、もう一度CAD上の基準点を指定します。

  1. 「プロジェクト」メニューから「座標系基準点」を選びます。
  2. パネルに、指定した公共座標値が設定されていることを確認します。
  3. CAD画面上で、変更後の基準点の位置をクリックします。

メモ

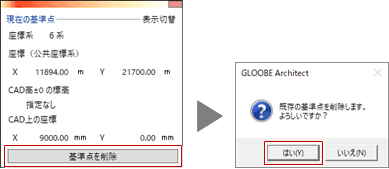

  • 指定した公共座標座標値のCAD基準点を削除するには、現在の基準点情報の「基準点を削除」をクリックします。
