床面積区画自動配置（全階）

全階のスペースおよび階ごとの用途区分を参照して、床面積区画を作成します。

アクティブな建物グループのみが対象です。

全階の床面積区画を自動作成する

1. 「床面積区画自動配置」をクリックします。
2. 分割方法を選択して、「実行」をクリックします。



   短辺優先	多角円形領域の最大矩形の短辺方向で最も長い辺を基準にして分割します。
   長辺優先	多角円形領域の最大矩形の長辺方向で最も長い辺を基準にして分割します。
   縦優先	縦方向を基準にして分割します。
   横優先	方向を基準にして分割します。
   最長辺優先	最も長い辺を基準にして分割します。
   最短辺優先	最も短い辺を基準にして分割します。

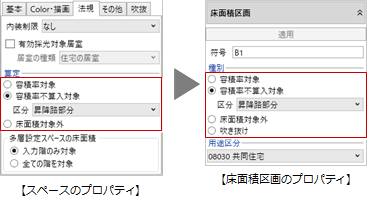

3. スペースのプロパティ「法規」タブの算定情報が、床面積区画の種別に反映されます。
   用途区分は、「用途区分設定」の各階の用途区分からセットされます。


メモ

• 多層設定スペースの場合、入力階以外での自動配置はスペースのプロパティ「多層設定スペースの床面積」によります。
  「多層設定スペースの床面積」が「全ての階を対象」で、かつ「天井直仕上」ONの多層設定スペースの場合は、設定階のマイナス1階まで床面積区画が自動配置されます。
• RFでは、RFで入力したスペースのみ参照します。RFの下階で入力した天井高RFのスペースには床面積区画を自動配置しません。

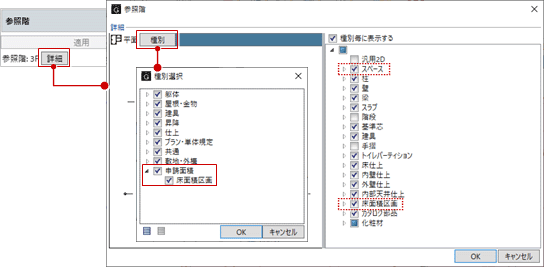

• 参照階から作成される床面積区画は、参照階設定の種別選択で「申請面積－床面積区画」のON/OFFによって異なります。



  「申請面積－床面積区画」がONの場合	参照先に床面積区画を自動配置しません。参照元の床面積区画と同じ領域で参照先に表示します。
  「申請面積－床面積区画」がOFFの場合	参照先のスペースを参照して床面積区画を自動配置します。 ※ 参照元の床面積区画は参照先に表示しません。

  ※ 参照階を設定している階においても、その階に入力したスペースからは床面積区画が作成されます。

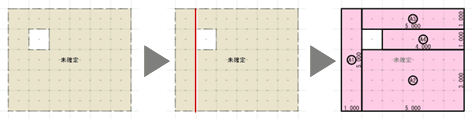

• 中庭など、穴あき形状のスペースを参照した場合は、穴がない形状に分割後、指定した分割方法で床面積区画が作成されます。
