コーナー飾り自動配置／コーナー飾り

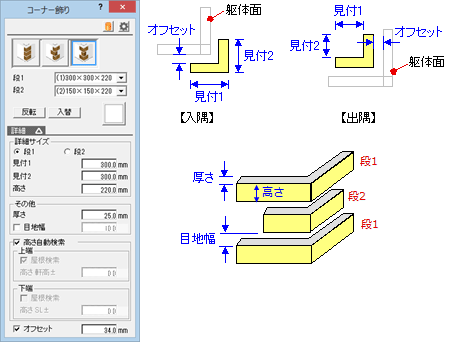

コーナー飾りを入力します。コーナー飾りの初期値は、「専用初期設定：外部シンボル－コーナー飾り」で設定します。

コーナー飾りを自動配置するA210690_scn_sec01

「外部」メニューから「コーナー飾り」の「コーナー飾り自動配置」を選びます。

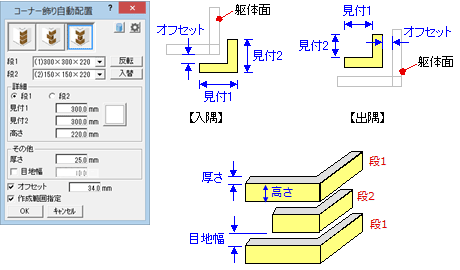

「コーナー飾り自動配置」ダイアログで、形状、タイプ、見付などを設定します。

	ストレート	同じコーナータイルをストレートに並べます。
	L型対象交互	同じコーナータイルの見付1と見付2を交互に反転して並べます。右図のようなコーナー飾りにするには、「見付1」と「見付2」を異なる幅にする必要があります。
	左右対称交互	2タイプのコーナータイルを交互に組み合わせて並べます。それぞれのタイルの「見付1」と「見付2」「高さ」「素材」を設定します。

自動配置する範囲を指定する場合は、「作成範囲指定」をONにします。
OFFの場合は、建物外部のコーナー部分全てに自動配置されます。
「OK」をクリックします。
「作成範囲指定」がONの場合は、自動配置を行う範囲をクリックします。

メモ

コーナー飾りの平面データは、「段1」のサイズで描画されます。
見付1、見付2の寸法は、どちらか一方がコーナー飾りの厚さ以上である必要があります。両見付の値が「厚さ」よりも小さくなるような値は設定できません（警告メッセージが表示されます）。どちらか一方の見付が「厚さ」よりも小さい場合は、次図のように入力されます。
屋根伏図データが入力されている場合は、上端高と下端高を現在階の屋根まで伸縮します。
屋根伏図データがない場合は、軒高または基礎高まで伸縮されます。
オフセットの初期値には、外部標準マスタで選択されている外部仕上厚の設定（「外壁仕上厚」＋「下地厚」＋「下地オフセット厚」＋「断熱材厚」）が連動します。
