専用初期設定：2×4造－べた基礎

自動描画で作図する2×4造のべた基礎と立ち上がり部を設定します。

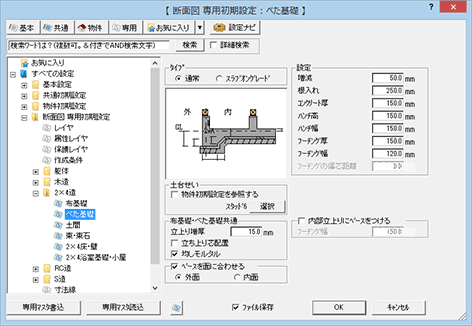

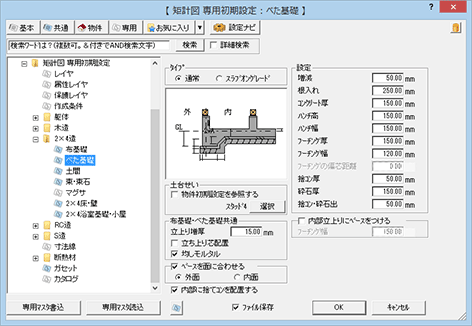

べた基礎の作図を設定するにはA430152_tbe_sec02

「設定」の各項目を設定します。

増減	べた基礎の上端をGLからの高さで設定します。
根入れ	GLからべた基礎フーチングの下端までの深さを設定します。
コンクリート厚	べた基礎部分の厚さを設定します。
ハンチ高	外回りの立上り部と接続する部分のハンチの高さを設定します。
ハンチ幅	外回りの立上り部と接続する部分のハンチの幅を設定します。
フーチング厚	外回りの立上り部のフーチングの厚さを設定します。
フーチング幅	外回りの立上り部のフーチングの幅を設定します。

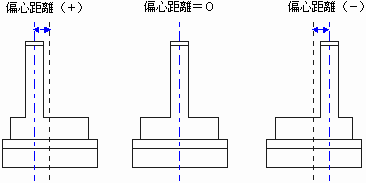

フーチングの偏芯距離	立ち上り部を、フーチングの芯よりずらした位置にします。「ベースを面に合わせる」がONのときは、設定できません。
捨コン厚	べた基礎の下に打つ捨てコンクリートの厚さを設定します。 ※矩計図のみの機能です。
砕石厚	捨てコンクリートの下に敷く砕石の厚さを設定します。 ※矩計図のみの機能です。
捨コン・砕石出	外回りの立上り部より広めにする捨てコンクリートと砕石の幅を設定します。 ※矩計図のみの機能です。

「布基礎・べた基礎共通」の各項目を設定します。

この項目を設定すると、「専用初期設定：2×4－布基礎」の同じ設定項目も変更になります。

立上り増厚

立ち上り部の幅を設定します。壁の厚さ＋（この項目の設定値×2）になります。

立ち上り芯配置

土台の芯と立ち上り部の芯を合わせます。OFFのときは、立ち上り部の外側寄りになります。


【OFF】	【ON】

均しモルタル

立ち上り部の天端にモルタル（厚さ15mm固定）を描きます。

土台のせいは、「土台せい」の「選択」をクリックして設定します。「物件初期設定：基準高さ情報」で設定した「土台せい」と同じ設定値にするには、「物件初期設定を参照する」をONにします。
建物外側の立上り部をフーチングの側面に合わせるには、「ベースを面に合わせる」をONにし、「外面」「内面」で合わせる面を選びます。
【外面】【内面】

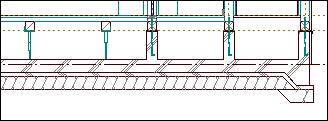

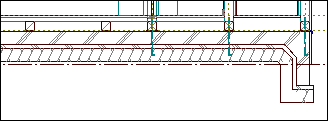

べた基礎の内部に捨てコンクリートを配置するには、「内部に捨てコンを配置する」をONにします。
【OFF】【ON】

通常	床下のある通常のべた基礎です。
スラブオングレード	床下のないスラブオングレードタイプです。


【外面】	【内面】
