専用初期設定：2×4造－土間

自動描画で作図する2×4造の土間、防湿コンクリートを設定します。

矩計図

断面図

メモ

自動描画は、「専用初期設定：躯体－矩計（断面）設定」の「描画方法」が「自動描画」のとき、自動立上で実行されます。
「物件初期設定：基準高さ情報」で設定されている1階の構造が「2×4」のときに、この設定が有効です。

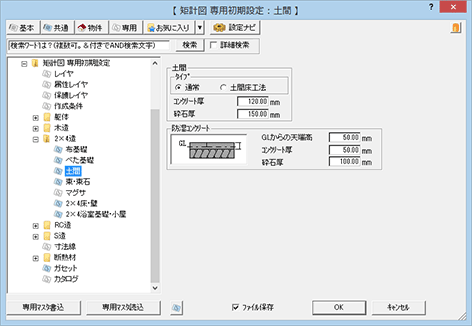

土間のタイプと断面寸法を設定するにはA430154_tdo_sec01

布基礎のときに作図する土間を設定するには、「土間」の各項目を設定します。

タイプ	作図する土間のタイプを選択します。
	通常	床下があるタイプです。

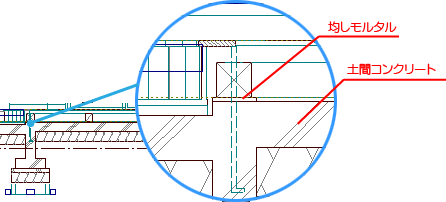

	土間床工法	床下のない土間床タイプです。土間コンクリートの高さ位置は、布基礎の立上りにある均しモルタルの下端位置に合わせます。床の高さ位置がFLより低い場合は、床下の下端に合わせます。
コンクリート厚	コンクリート部分の厚さを設定します。
砕石厚	砕石部分の厚さを設定します。

メモ

布基礎を作図するには、「物件初期設定：柱・基礎・束」の【基礎タイプ】で「布基礎」を選びます。
