専用初期設定：2×4造－束・束石

自動描画で作図する2×4造の束、束石を設定します。

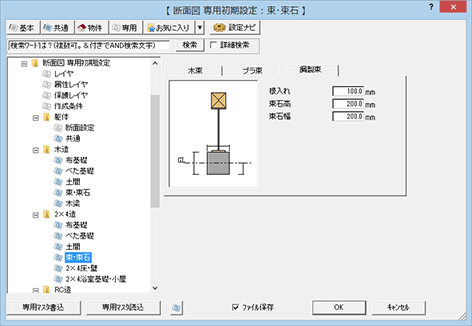

束と束石の断面寸法を設定するには

設定する束タイプのタブをクリックして、各項目を設定します。

断面図では、捨てコンクリート、砕石の作図はしません。

根入れ	GLから束石の下端までの深さを設定します。
束石高	束石の下端から上端までの高さを設定します。
束石幅	束石の幅を設定します。

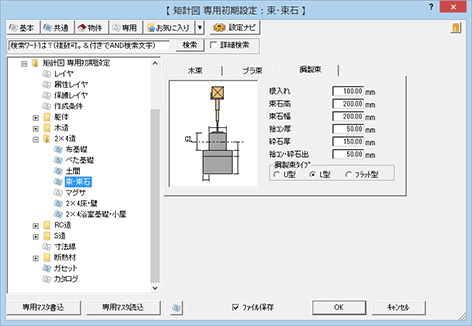

捨コン厚	束石の下に打つ捨てコンクリートの厚さを設定します。 ※矩計図のみの機能です。
砕石厚	捨てコンクリートの下に敷く割栗石や砕石部分の厚さを設定します。 ※矩計図のみの機能です。
捨コン・砕石出	束石より広めにする捨てコンクリートと砕石の部分の幅を設定します。 ※矩計図のみの機能です。
鋼製束	鋼製束を作図するタイプを選びます。
	U型	L型	フラット型
