専用初期設定：2×4造－2×4浴室基礎・小屋

自動描画で作図する2×4造の小屋組、浴室基礎を設定します。

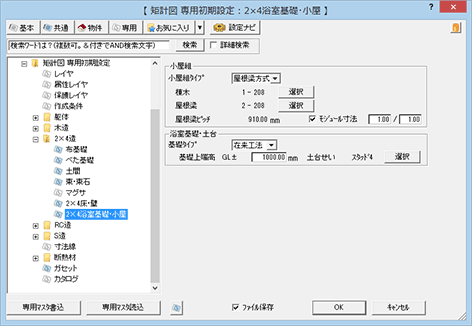

矩計図

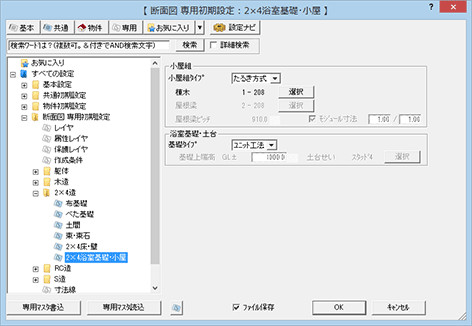

断面図

メモ

Closed

小屋組の作図表現を設定するにはA430162_tyo_sec01

「小屋組」の「小屋組タイプ」で作図する小屋組のタイプを選び、作図される部材の「選択」をクリックして寸法型式を設定し、屋根に配置する梁の間隔を「屋根梁ピッチ」で設定します。

屋根の梁をモジュールの寸法の割合で配置するには、「モジュール寸法」をONにして、分子／分母を設定します。（モジュール寸法については、「モジュール寸法について」を参照）

たるき方式 棟に棟木を配置します。
屋根梁方式 屋根に梁をピッチで配置します。
束建て方式 小屋束と屋根に梁をピッチで配置します。
描画しない 天井根太を含めた小屋組を作図しません。
Closed

浴室基礎の作図表現を設定するにはA430162_tyo_sec02

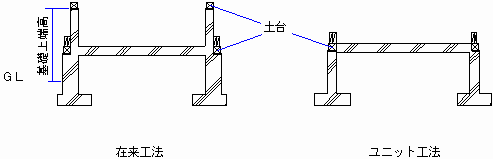

浴室の基礎と土台の作図を設定するには、「浴室基礎・土台」の「基礎タイプ」で浴室の工法を選びます。「在来工法」のとき、基礎の高さと土台のせいを設定します。

メモ

  • 設定した「基礎上端高」が基礎より高い場合、浴室以外の部屋側に土台受けが付きます。外部に面する側には、土台受けは付きません。
