専用初期設定：RC造－べた基礎
自動描画で作図するRC造のべた基礎を設定します。

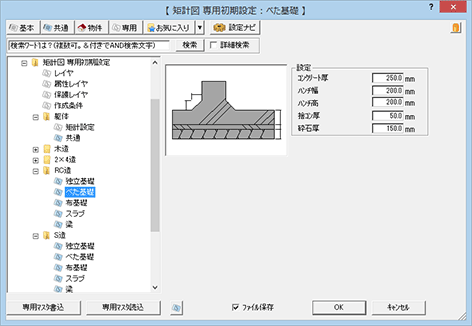

矩計図

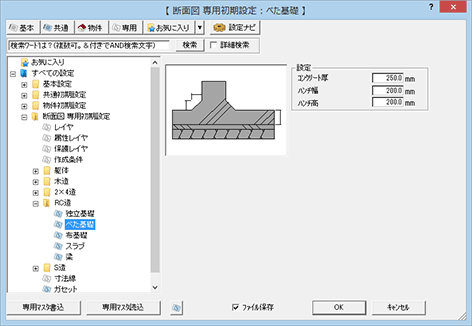

断面図
メモ
- 自動描画は、「専用初期設定：躯体－矩計（断面）設定」の「描画方法」が「自動描画」のとき、自動立上で実行されます。
- 「物件初期設定：基準高さ情報」で設定されている1階の構造が「RC」のときに、この設定が有効です。
- 「物件初期設定：柱・基礎・束」の【基礎タイプ】で「べた基礎」を選んだときに作図されるべた基礎の設定項目です。
べた基礎の作図を設定するには
「設定」の各項目を設定します。
| コンクリート厚 | べた基礎部分の厚さを設定します。 |
| ハンチ高 | 基礎梁と接続する部分のハンチの高さを設定します。 |
| ハンチ幅 | 基礎梁と接続する部分のハンチの幅を設定します。 |
| 捨コン厚 | べた基礎の下に打つ捨てコンクリートの厚さを設定します。 ※矩計図のみの機能です。 |
| 砕石厚 | 捨てコンクリートの下に敷く砕石の厚さを設定します。 ※矩計図のみの機能です。 |
