専用初期設定：S造－梁

自動描画で作図するS造の基礎梁、鉄骨大梁、鉄骨小梁を設定します。

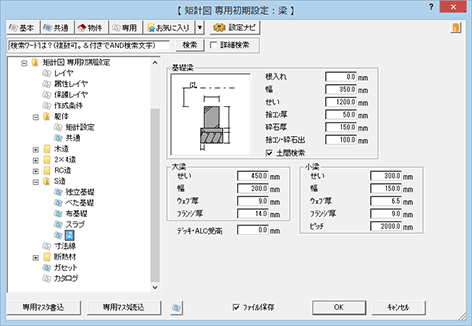

矩計図

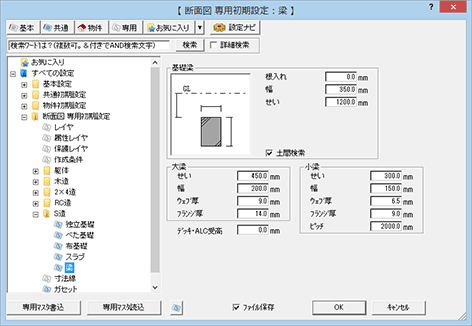

断面図

メモ

自動描画は、「専用初期設定：躯体－矩計（断面）設定」の「描画方法」が「自動描画」のとき、自動立上で実行されます。
「物件初期設定：基準高さ情報」で設定されている1階の構造が「S」のときに、この設定が有効です。

基礎梁の作図を設定するにはA430188_sha_sec01

基礎階に作図する基礎梁について設定するには、「基礎梁」の各項目を設定します。

根入れ	GLから基礎梁の上端までの深さを設定します。「土間検索」がONのときは、土間の上端位置になります。
幅	基礎梁の横の長さを設定します。
せい	基礎梁の高さを設定します。
捨コン厚	基礎梁の下に打つ捨てコンクリートの厚さを設定します。 ※矩計図のみの機能です。
砕石厚	捨てコンクリートの下に敷く砕石の厚さを設定します。 ※矩計図のみの機能です。
捨コン・砕石出	基礎梁より捨てコンクリートと砕石を広めにする分の幅を設定します。 ※矩計図のみの機能です。
土間検索	基礎梁の上端を土間の上端に合わせます。

鉄骨小梁の作図を設定するにはA430188_sha_sec03

基礎階以外の各階に作図する鉄骨小梁について設定するには、「小梁」の各項目を設定します。

幅	鉄骨小梁の断面から見た横の長さを設定します。
せい	鉄骨小梁の高さを設定します。
ウェブ厚	鉄骨小梁の断面から見た上下の横2本部分の厚さを設定します。
フランジ厚	鉄骨小梁の断面から見た真ん中の1本部分の厚さを設定します。
ピッチ	鉄骨小梁の配置間隔を設定します。設定した間隔で余りがでる場合は、余りが出ないように間隔を自動調整します。

メモ

上階が屋根の場合、屋根の構造材の下端に鉄骨小梁を作図します。
