自動立上／部分自動立上

1. 「自動立上」をクリックします。
2. 再作図する場合は、すべて削除してから再作図するので確認の画面で「はい」をクリックします。

メモ

• Shiftキーを押しながら「自動立上」をクリックすると、「自動立上」ダイアログが開き、複数の矩計図をまとめて作図できます。
• 2面の切断線で矩計図を作図するには、「条件設定」で「クランク」をONにして、2面の切断線を指定します。
• 自動作成では、汎用コマンドなどで加筆修正したデータも同時に削除されてしまいます。
  これを回避するには、加筆修正を有効にするデータを「ファイル」メニューの「保護データ」の「保護データ待避」で保護レイヤに移動するか、「専用初期設定：保護レイヤ」にてレイヤ単位で保護してから再度、自動作成してください。

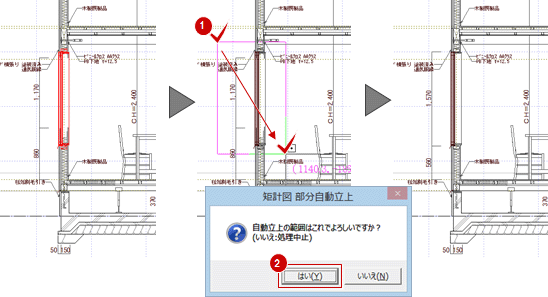

矩計図の一部を再作図するには、「自動」メニューから「部分自動立上」を選び、再作図する範囲を指定します。
