専用初期設定：寸法線

高さの寸法や補助線、通り芯の作図について設定します。

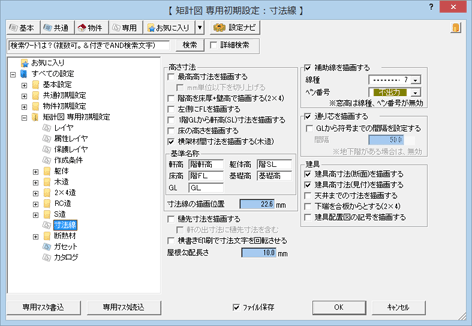

矩計図

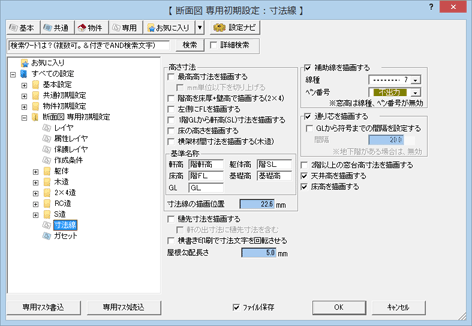

断面図

高さ寸法の作図について設定するにはA430200_sup_sec01

「高さ寸法」の各項目を設定します。また、図面に描くGLや基礎高などの高さの基準名は、「高さ寸法」の「基準名称」の各項目に入力します。

最高高寸法を描画する	最上階の軒高から屋根の最高の高さまでの寸法を描きます。
	mm単位以下を切り上げる	「物件初期設定：CAD関連－単位」の【寸法表記】の「丸め」の設定によって小数点以下を切り上げます。
階高を床厚+壁高で描画する（2×4）	2×4造において、階高の寸法を構造用合板の上端から頭つなぎ（上枠）までの高さとします。OFFにした場合は、下階の頭つなぎの上端（1階の場合は土台下端）から上階の頭つなぎの上端までの寸法になります。
左側にFLを描画する	高さの寸法に描くFLを建物の左側に描きます。
1階GLから軒高（SL）寸法を描画する	GLから1階の軒高までの寸法を描きます。
床の高さを描画する	GLから床仕上またはスラブまでの高さの寸法を描きます。

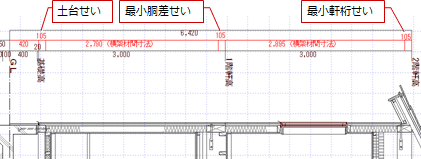

横架材間寸法を描画する（木造）	構造が木造のときに、最小の胴差せいと軒桁せい、土台せいから横架材間寸法を作図します。横架材間寸法は、以下の設定値を使用して作図されます。・「専用初期設定：木造－木梁」の「横架材間寸法」にある「最小胴差せい」「最小軒桁せい」・「専用初期設定：木造－布基礎」または「専用初期設定：木造－べた基礎」の「土台せい」
基準名称	高さの寸法に描く各高さ基準の名称を入力します。
寸法線の描画位置	高さの寸法を描く位置を変更します。

メモ

木造と2×4造は「軒高」、S造とRC造は「躯体高」です。

その他の寸法の作図についてA430200_sup_sec05

軒先寸法を描画する	軒の先端から樋の先端までの寸法を描きます。
	軒の出寸法に樋先寸法を含む	軒の出の寸法に樋先までを含めます。
横書き印刷で寸法文字を回転させる	図面を印刷するとき、横書きの高さ寸法の文字が逆さまになる場合、上向きになるように反転します。
屋根勾配長さ	作図する屋根勾配の横の長さを設定します。
2階以上の窓台高寸法を描画する	2階以上にある窓に床から窓台までの寸法を描きます。 ※断面図のみの機能です。
天井高を描画する	部屋の床から天井までの寸法を描きます。 ※断面図のみの機能です。
床高を描画する	部屋の床の高さの寸法を描きます。 ※断面図のみの機能です。
