U値計算表

各部位の熱的境界データを同一仕様でまとめ、各部位の仕様ごとの明細の一覧と、計算した結果の外皮平均熱貫流率（UA）を作成します。

U値計算表を作成する

「U値計算表」をクリックします。

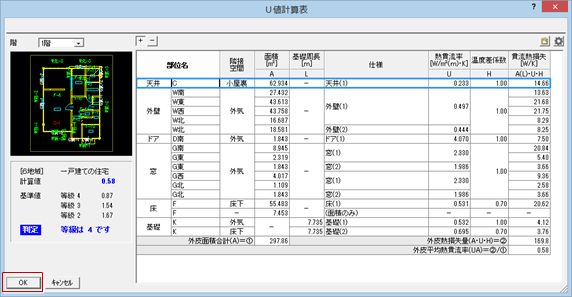

表の内容を確認して、「OK」をクリックします。

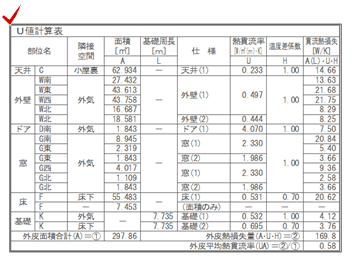

表の配置位置（左上）をクリックします。

メモ

地域により、U値計算表が不要な場合があります。「モード切替（断熱性能）」のとき、配置時に確認画面を表示して、表の配置を中断します。
（詳しくは、「地域によるU値計算表・η値計算表の制御」を参照）
「部位名」に表示される「C」「W南」など熱的境界データの名称に付く記号は、「専用初期設定：記号」で設定します。
※ 階間部の軒桁一般部、胴差一般部、土台一般部、400㎜を超える基礎立ち上りの境界記号には、「外壁」の記号（初期値：W）が使用されます。
なお、一般部以外の軒桁、胴差、土台には、「軒桁」「胴差」「土台」で設定している記号が使用されます。

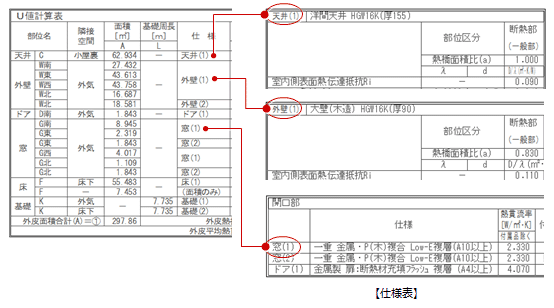

「仕様」では同一仕様がまとめて表示され、「天井（1）」「外壁（1）」などの仕様番号は「仕様表」メニューの「仕様表（壁床等）」「仕様表（開口部）」「仕様表（基礎）」「仕様表（構造熱橋）」の仕様表と関連付けられます。
面積や熱貫流率などの丸めは、「専用初期設定：丸め」で設定します。
新たに計算表を配置すると、既存の表は削除されます。
計算表の文字高や書式は「専用初期設定：表」で設定します。文字の縦横比は「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」の設定が連動します。
計算表の列幅は各項目の文字が収まるように自動設定されます。計算表の属性変更で「列幅自動設定」をOFFにすると、各項目の列幅を設定できます。このとき、文字列が収まらない場合は、文字サイズを小さくして収まるように自動調整されます。
計算表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。
計算表の各データについては、「外皮平均熱貫流率を計算する」を参照してください。
