特記（方向指定）／特記（引き出し）／特記自動配置

部材に名称や寸法などを表記します。

「専用初期設定：特記」の設定が連動します。特記の属性変更で、記号の角度や文字列の表示位置などを変更できます。

Closed

指定した部材に名称や寸法を入力するA612590_tok_sec01

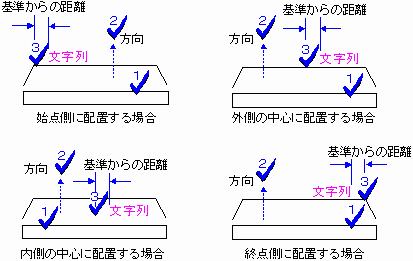

  1. 「特記」メニューから「特記（方向指定）」を選びます。
  2. 特記表示する部材をクリックします。
    部材の属性を参照して、「特記（方向指定）」ダイアログの「文字列」が設定されます。
  3. 記号の方向をクリックします。
  4. 文字列を入力する位置をクリックします。

メモ

Closed

指定した部材に名称や寸法を引き出して入力するA612590_tok_sec02

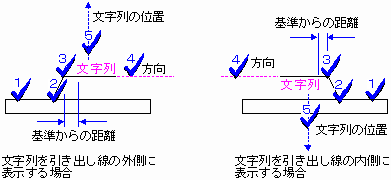

  1. 「特記」メニューから「特記（引き出し）」を選びます。
  2. 特記表示する部材をクリックします。
    部材の属性を参照して、「特記（引き出し）」ダイアログの「文字列」が設定されます。
  3. 引き出し線の始点、終点、文字列の方向の順にクリックします。

メモ

Closed

部材の名称や寸法を自動配置するA612590_tok_sec03

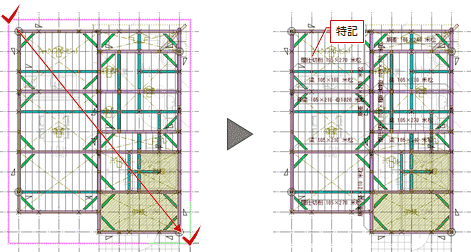

  1. 「特記」メニューから「特記自動配置」を選びます。
  2. 特記を表示する部材を選択します（選択方法：要素範囲）。
    　

メモ

  • 土台、大引は、すべての部材に特記が表示されます。
    次の部材については、「専用初期設定：特記」の「自動時表示する部材の最低寸法」で設定した幅、せい、長さをすべて満たす部材に特記が表示されます。各項目で対象となる部材は次の通りです。
    胴差胴差
    桁桁（床）、間仕切桁（床）、軒桁、桁（小屋）、間仕切桁（小屋）
    梁梁（床）、床梁、妻梁、敷梁、梁（小屋）、小屋梁、登梁
  • 特記文字のフォントは、「共通初期設定：フォント」の「一般文字」で設定します。
  • 特記文字の大きさは、「物件初期設定：CAD関連－寸法・引出線」の【引き出し線】で設定します。
