貫

柱間の補強材として使用する貫を入力します。

貫の断面寸法の初期値は、下地材マスタの「貫」の設定が連動します。

メモ

貫は、「自動立上」で自動配置されません。
この部材を入力するとき、図面の表示が「壁床」の「胴縁・木摺・貫」モードに切り替わります。
入力する対象の部屋を指定する必要があります。部屋の参照データが読み込まれていない場合、「ツール」メニューの「参照データ読み込み」で部屋の参照データを読み込みます。

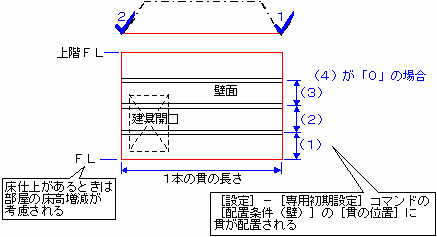

入力した貫の高さ位置、本数等は、「専用初期設定：配置条件（壁）」の「貫の位置」により設定されます。また、読み込まれている参照データによって、建具の開口を考慮した貫の長さを算出できます。
貫は、「自動立上」で自動配置されません。

貫属性ダイアログの機能A733376_nuk_sec02

「属性変更」で入力した貫の設定を確認します。下記のダイアログが開きます。

樹種等級割付方法基準長さ単価タイプ	設定されている樹種、等級、割付方法、基準長さ、単価タイプが表示されます。これらは積算で使用します。（各項目については、「下地材マスタ」を参照）樹種、等級は「積算」をクリックして変更できます。
積算	「貫積算情報設定」ダイアログを開いて、樹種、等級を変更します。
幅せい	貫の断面寸法を設定します。初期値は、下地材マスタから連動します。
長さ	積算する貫の長さを変更したい場合に、この項目をONにして「入力」に積算する貫の長さを入力します。
本数	入力した位置に設置した貫の本数です。本数を変更して、積算する貫の長さを変更できます。
入力長さ	入力した位置の貫の一本あたりの長さです。
開口長さ	開口部分に入る貫の延べ長さです。
余長	「長さ」がOFF時の「入力」の数値に足したい長さを入力します。
