プログラム名

木造壁量計算

Ver.

Ver.3

ID

Q510190

更新日

2016/09/06

Q：筋かい・耐力壁の記号の登録方法を教えてください。

A：筋かいマスタで筋かい・耐力壁の記号を作成して、「専用初期設定：凡例－耐力壁」で記号を登録します。

筋かい・耐力壁の記号を作成する

1. 木造壁量計算の「ウィンドウ」メニューから「筋かいマスタ」を選びます。

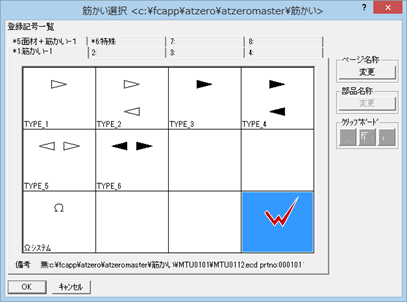

2. 新しく作成するときは、「筋かい選択」ダイアログで未登録欄をダブルクリックします。

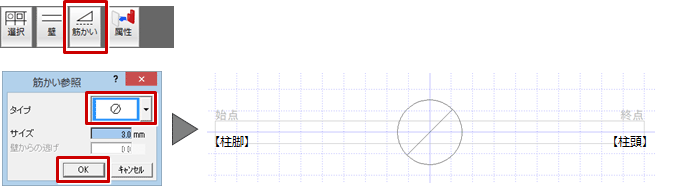

3. 参照したい筋かい記号があるときは、「筋かい参照」をクリックしてタイプを選びます。
   筋かい記号が配置されます。

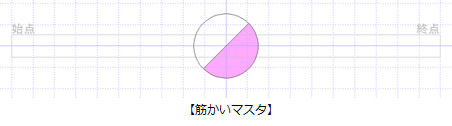

   ※ 始点側を柱脚、終点側を柱頭にして記号を作成します。

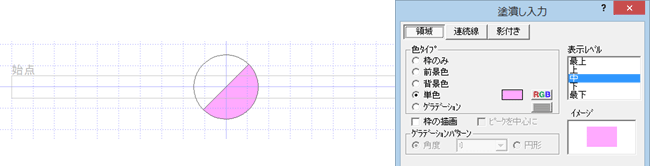

4. 汎用コマンドを使って、筋かい記号を編集します。

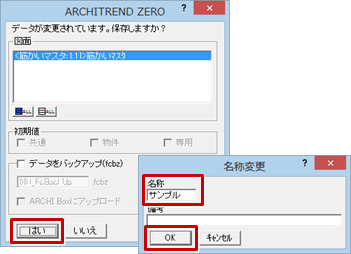

5. 「上書き保存」をクリックして、筋かいマスタを保存します。



筋かい・耐力壁の凡例を登録する

1. 木造壁量計算を開いて、「設定」をクリックします。

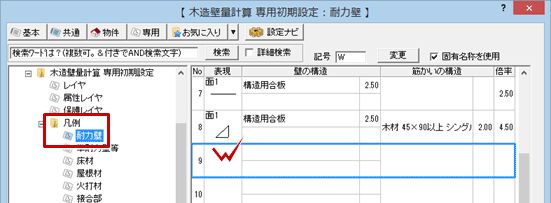

2. 「専用初期設定：凡例－耐力壁」を開いて、凡例を登録する箇所をダブルクリックします。

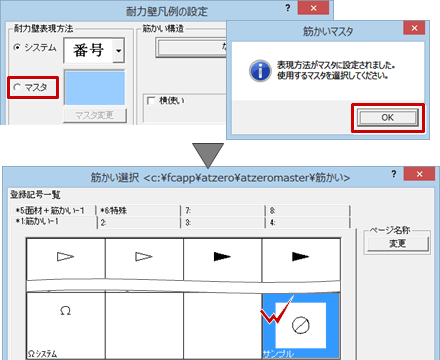

3. 「耐力壁凡例の設定」ダイアログの「マスタ」をONにして、確認画面で「OK」をクリックします。
4. 使用する筋かいマスタをダブルクリックします。

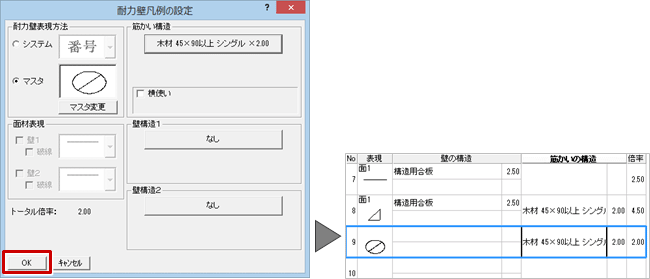

5. 「耐力壁凡例の設定」ダイアログで、筋かい構造などを設定して、「OK」をクリックします。

6. 「専用初期設定」の「OK」をクリックします。

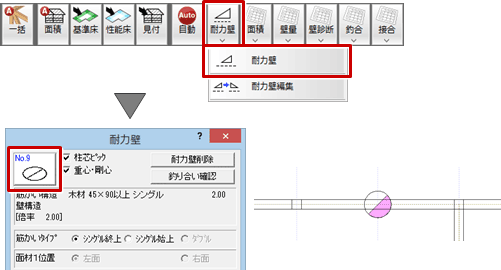

7. 「耐力壁」メニューから「耐力壁」を選び、登録した凡例の耐力壁を入力します。
