プログラム名

木造壁量計算

Ver.

Ver.5

ID

Q510230

更新日

2018/12/20

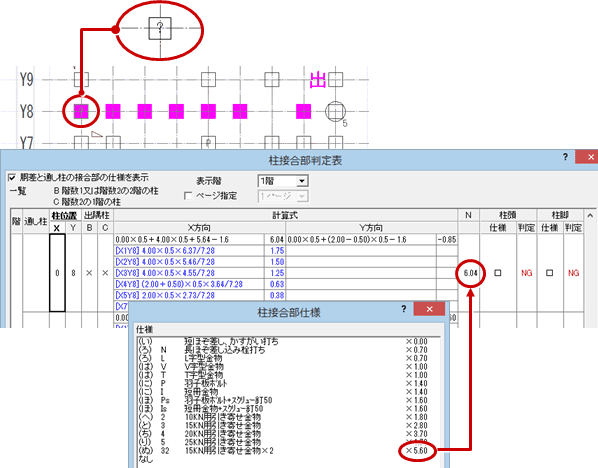

Q：柱接合部を自動設定した結果、柱に「？」が表示されて判定が「NG」となります。対処方法を教えてください。

A：接合部仕様の倍率よりも大きな値（N値）の仕様が必要な場合、割り当てる接合部仕様（金物マスタ）が不明となるため、柱に「？」が表示され、判定が「NG」になります。この場合は、次のような対処方法があります。
・ 当該柱および連続する2階柱に取り付く両側の耐力壁を見直します。
・ 上階の耐力壁の壁倍率（ずれている2階の柱から伝達される力）を下げます。

対処方法

ここでは、2階耐力壁をダブルからシングルに変更して、柱接合部、N値がどう変わるのかみてみましょう。

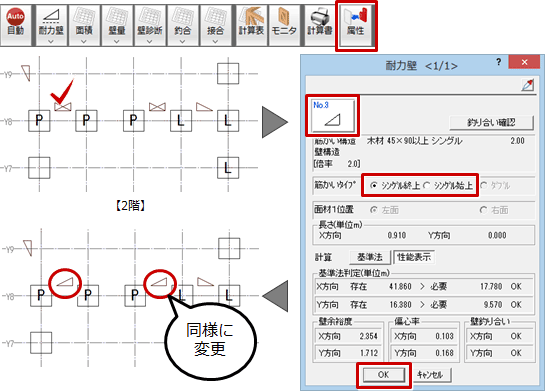

1. 「属性変更」をクリックして、2階耐力壁の仕様、タイプを変更します。

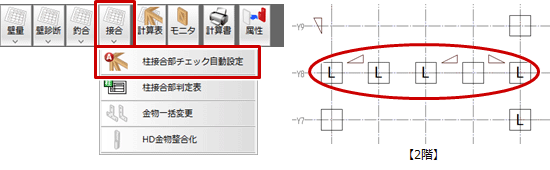

2. 「接合」メニューから「柱接合部チェック自動設定」を選び、柱接合部を再設定します。

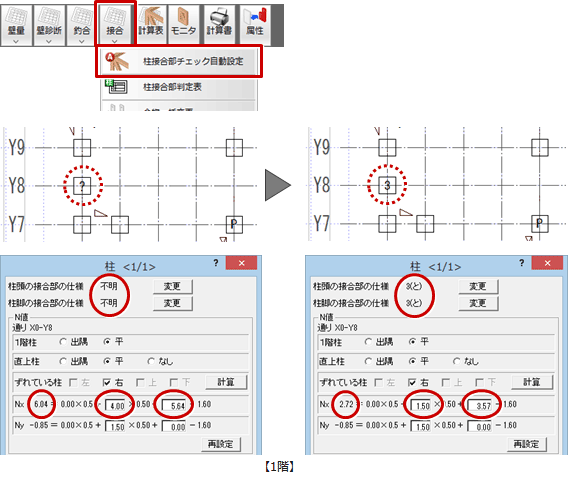

3. 1階を開いて、「接合」メニューから「柱接合部チェック自動設定」を選び、柱接合部を再設定します。
   ※ 柱の属性変更ダイアログでNx値が小さくなったことを確認できます。
