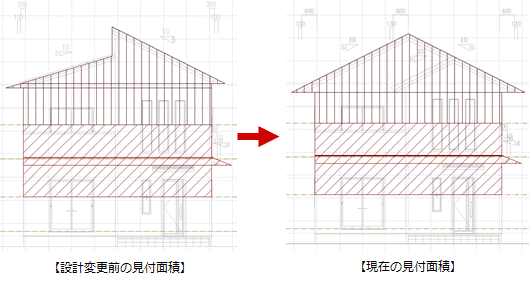

Q：木造壁量計算の見付面積が設計変更前のものになっています。見付面積を更新する方法を教えてください。

A：木造壁量計算の見付面積は、立面図をもとに作成します。設計が変更された場合、立面図の再作成、木造壁量計算の見付面積設定でのバック図面の更新、見付面積の再作成が必要になります。
※ 配置図（配置図にない場合は平面図）で方位マークの向きを変更した場合も、同様の操作が必要になります。

操作方法

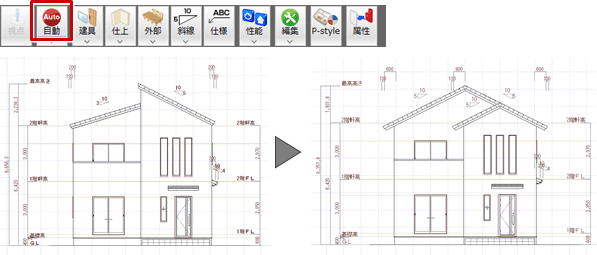

1. 立面図を開き、「自動立上」をクリックして立面図を再作成します。

2. 木造壁量計算を開き、「見付面積設定を開く」をクリックします。

3. 「ファイル」メニューから「立面図バック図面変更」を選びます。
   ※ 立面図のバック図面が更新されている場合は、手順2と3は不要です。

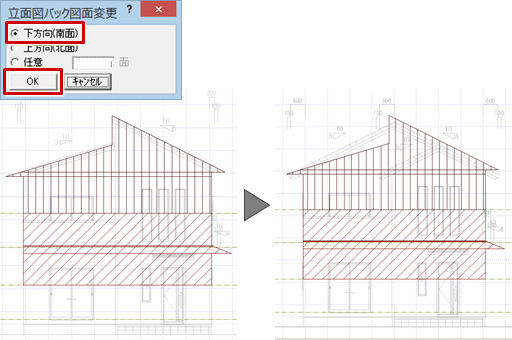

4. 「立面図バック図面変更」ダイアログで方向（立面図の方角）を確認して、「OK」をクリックします。
   立面図のバック図面が変更されます。

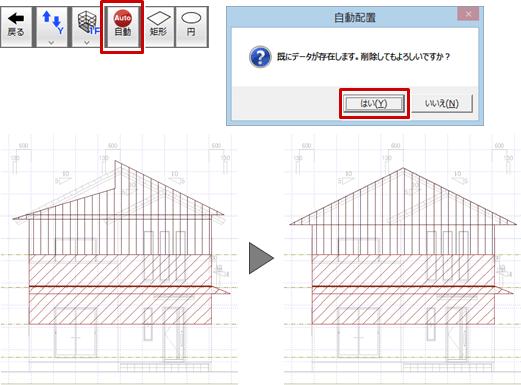

5. 「見付面積自動」をクリックして、見付面積を再作成します。

6. 「方向変更」メニューから「方向変更 X」を選び、見付方向を変更します。

7. 立面図のバック図面が更新されていることを確認します。
   ※ 更新されていないときは、「ファイル」メニューの「立面図バック図面変更」を実行します。

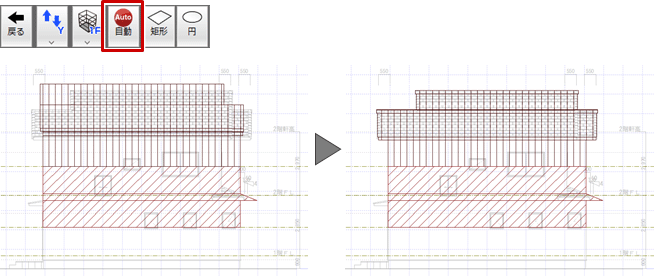

8. 「見付面積自動」をクリックして、見付面積を再作成します。
