プログラム名 木造壁量計算 Ver. Ver.3 ID Q510320 更新日 2016/09/07

Q：柱接合部の自動設定で作成される通り番号を平面図の通り芯に合わせる方法を教えてください。

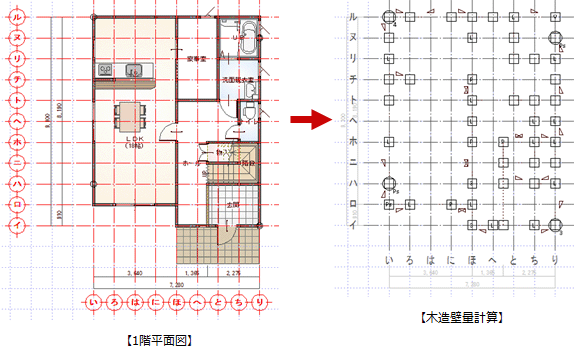

A：1階平面図で通り芯を入力したあと、「接合」メニューの「柱接合部チェック自動設定」で「平面図参照」をONにします。
※ 柱接合部チェックの自動設定では、1階平面図のみを参照します。

操作方法

ここでは、1階平面図に通り芯が入力されているものとして解説します。

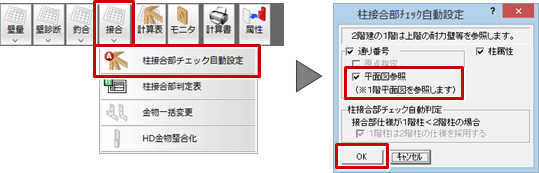

  1. 「接合」メニューから「柱接合部チェック自動設定」を選びます。
  2. 「柱接合部チェック自動設定」ダイアログの「平面図参照」をONにして、「OK」をクリックします。
    ※ OFFのとき、左下からX方向にX0、X1、X2・・・、Y方向にY0、Y1、Y2･･･の通り番号が付きます。

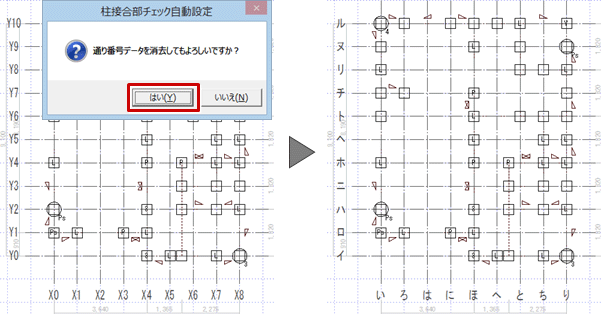

  3. 削除の確認画面で「はい」をクリックします。
