プログラム名

木造壁量計算

Ver.

Ver.3

ID

Q510330

更新日

2016/09/07

Q：床小屋伏図で入力した火打を木造壁量計算に読み込む方法を教えてください。

A：性能表示モードにある「性能」メニューの「火打」の「床小屋伏図－火打読込」で、火打の仕様を指定して火打を読み込みます。

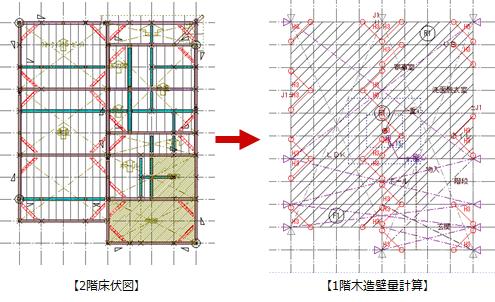

なお、木造壁量計算は見上図なので、対象となるのは2階床伏図からです。
・ 1階には、2階床伏図の火打梁を読み込みます。
・ 2階には、小屋伏図の火打梁を読み込みます。

操作方法

1. 1階木造壁量計算を開いて、「性能表示モード」をクリックします。

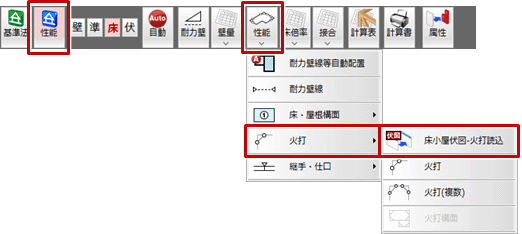

2. 「性能」メニューから「火打」の「床小屋伏図－火打読込」を選びます。

3. 「専用初期設定：性能表示」の「火打構面チェック」で「耐力壁区画」がONのときは、「火打構面読込」ダイアログで火打の仕様を選んで、「OK」をクリックします。

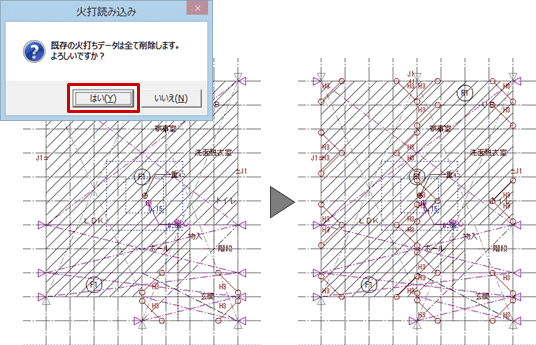

4. すでに火打が入力されている場合は、削除の確認画面が開きます。
   すべて削除して読み込むときは「はい」、処理を中止するときは「いいえ」を選びます。

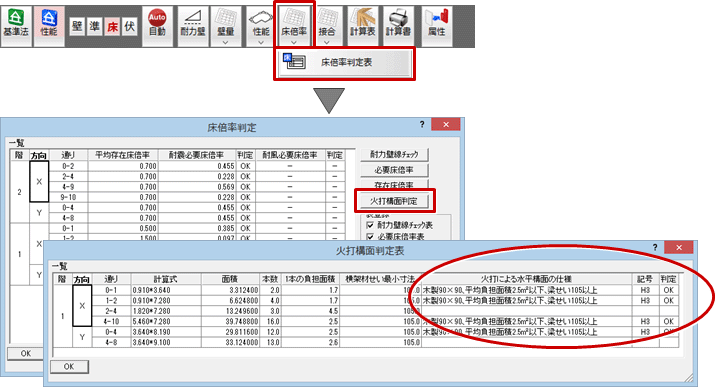

5. 「床倍率」メニューの「床倍率判定表」で、床倍率、火打構面の判定を確認します。

6. 2階木造壁量計算を開いて、同様な手順で火打を読み込みます。

メモ

• 「専用初期設定：性能表示」の「火打構面チェック」で「火打構面」がONのときは、火打構面の区画ごとに判定するため、読み込み時に火打の仕様は設定できません。
