| プログラム名 | 木造壁量計算 | Ver. | Ver.3 | ID | Q510345 | 更新日 | 2016/09/15 |

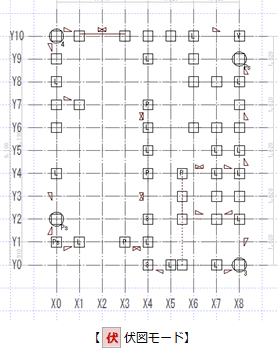

Q：「接合」メニューの「接合部チェック自動設定」を実行したときの伏図モードの画面を印刷する方法を教えてください。
A：伏図モードの画面を印刷するには、次の方法があります。
※「ファイル」メニューの「印刷」では、伏図モードの状態を印刷できません。
| 図面印刷を使用する | 木造壁量計算表にて「基準法」メニューの「柱接合部判定」の「柱壁伏図（基準法）」で柱壁伏図を配置します。その後、図面印刷にて「木造壁量計算表」を配置します。 |
| 画像として保存する | 木造壁量計算にて「ファイル」メニューの「画像として保存」で画像を作成し、これを印刷します。 |
図面印刷を使用する方法

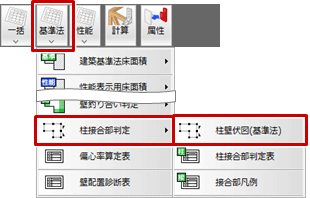

- 木造壁量計算表を開いて、「基準法」メニューから「柱接合部判定」の「柱壁伏図（基準法）」を選びます。
- 「柱壁伏図（基準法）」ダイアログの「1階」をONにして、1階柱壁伏図の配置位置をクリックします。
- 「柱壁伏図（基準法）」ダイアログの「2階」をONにして、2階柱壁伏図の配置位置をクリックします。

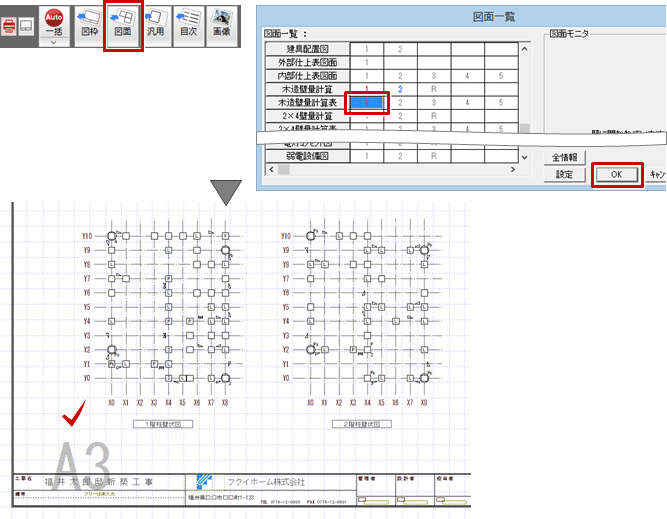

- 図面印刷の「図面配置」で「木造壁量計算表」を選んで、図面を配置します。
メモ
- 柱壁伏図（基準法）の作成条件は、「専用初期設定：図・表－図・表描画」の「柱壁伏図」で設定します。
