プログラム名

木造壁量計算

Ver.

Ver.3

ID

Q510375

更新日

2016/09/07

Q：2階柱脚と1階柱頭を同じHD金物に設定する方法を教えてください。

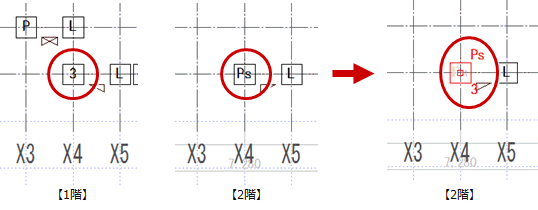

A：柱接合部の自動設定では、2階柱脚金物が1階柱頭金物より倍率が大きい場合は、1階柱頭には2階と同じ金物を設定できますが、1階柱頭金物が2階柱脚金物より倍率が大きい場合は、2階とは異なる金物になります。
このようなとき、「接合」メニューの「HD金物整合化」を使用して、上下階の同じ位置の柱に同じホールダウン金物を設定します。

操作方法

1. 整合化する階を開きます。
   ここでは、2階木造壁量計算を開きます。

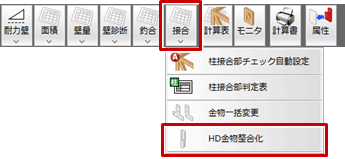

2. 「接合」メニューから「HD金物整合化」を選びます。

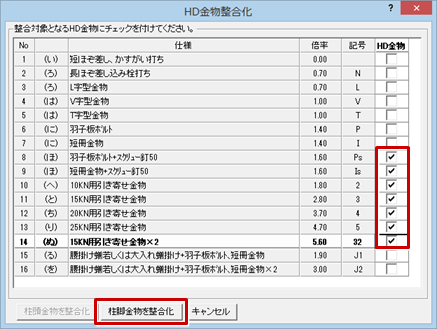

3. 「HD金物整合化」ダイアログで、上下階で同じにする金物の「HD金物」をONにします。
4. ここでは、2階柱脚の金物を整合化するため、「柱脚金物を整合化」をクリックします。

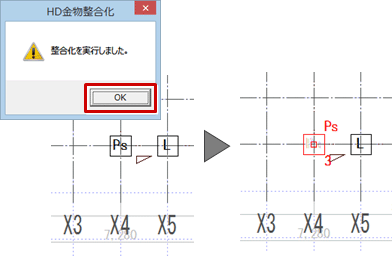

5. 金物が変更された柱が選択状態になり、確認画面で「OK」をクリックします。


メモ

• 変更後の柱の倍率が下がる場合、設定した金物に変更されません。

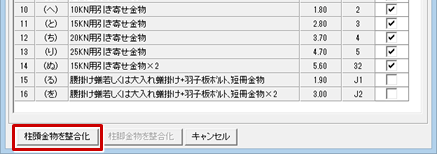

• 1階の柱頭に2階の柱脚と同じホールダウン金物を設定する場合は、1階で「接合」メニューの「HD金物整合化」を実行して「柱頭金物を整合化」をクリックします。
