Q：耐力壁の記号の大きさを変更する方法を教えてください。

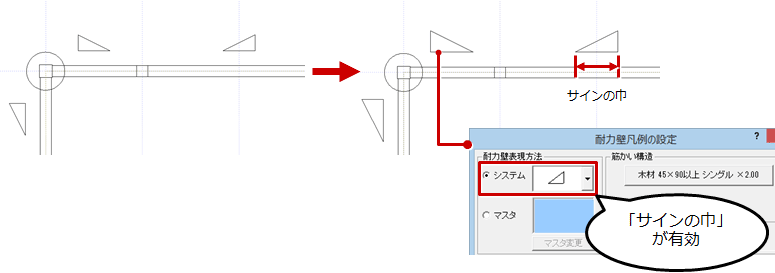

A：「専用初期設定：耐力壁」の「サインの巾」で、表現方法が三角形のときの辺の長さや、円のときの直径を設定します。
※ ただし、筋かいマスタで登録された表現には無効です。「専用初期設定：凡例－耐力壁」で登録されている凡例の「耐力壁表現方法」が「システム」のときに限ります。

操作方法

1. 「設定」をクリックします。

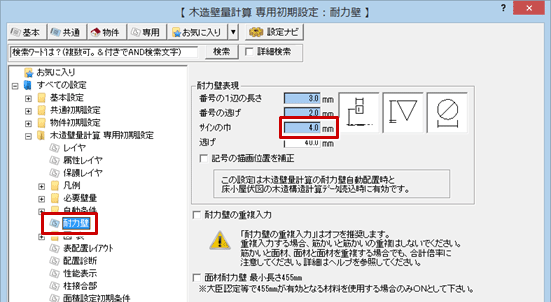

2. 「専用初期設定：耐力壁」の「サインの巾」を変更します。

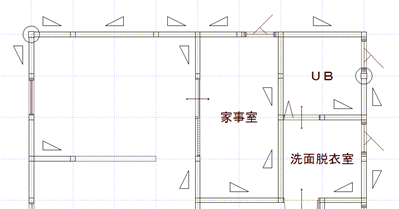

3. 「自動立上」または「耐力壁」メニューの「耐力壁」で、耐力壁を配置するとサイズが変更されたことを確認できます。
   ※ 再配置したくないときは、耐力壁だけを選択して、「編集」メニューの「図形復元」を実行します。
