プログラム名

木造壁量計算

Ver.

Ver.4

ID

Q510450

更新日

2018/03/27

Q：風圧力の見付面積に庇を含める方法を教えてください。

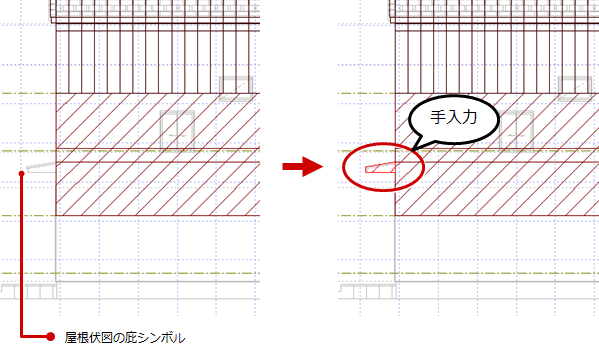

A：屋根伏図で入力された庇シンボルは、「見付面積自動」で見付面積が作成されません。「見付面積（多角円形）」などを使って庇部分の見付面積を追加します。

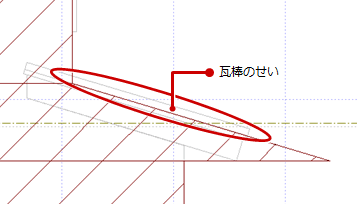

※屋根の瓦棒のせいの部分も、見付面積が自動作成されません。

操作方法

1. 「見付面積設定を開く」をクリックします。

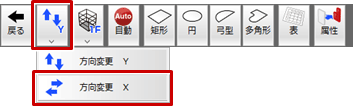

2. 「方向変更」メニューから「方向変更 X」または「方向変更 Y」を選び、庇の見付の方向に切り替えます。

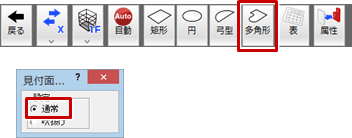

3. 「見付面積（多角円形）」をクリックします。
4. ダイアログの「通常」がONであることを確認します。

5. 「ピック対象（バックレイヤ）」と「ピック（交点）」をONにします。

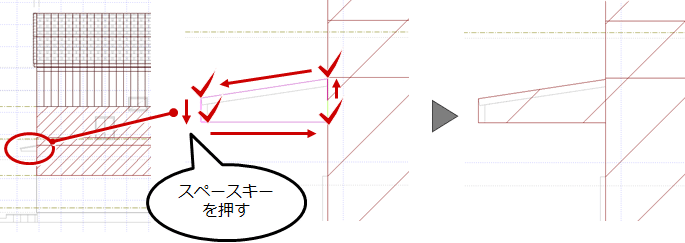

6. 見付面積の範囲を指定します。
   ※ 状況に応じて、スペースキーを使うと水平・垂直方向に入力点を指定できます。

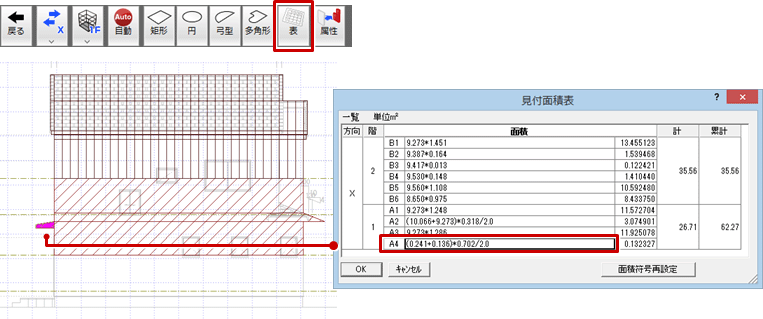

7. 「見付面積確認」をクリックして、追加した見付面積を確認します。


メモ

• 再度、「見付面積自動」を実行すると、手入力した見付面積は削除されてしまいます。
