| プログラム名 | 木造壁量計算 | Ver. | Ver.4 | ID | Q510460 | 更新日 | 2017/09/22 |
Q：釣り合いの判定が「NG」のときの対処方法を教えてください。
A：建物外周部（左右1/4部分・上下1/4部分の側端部分）の存在壁量と必要壁量を比べ、建物の両側でのバランスをチェックします。左右・上下の側端部分の存在壁量に偏りがあると、判定が「NG」となります。該当する側端部分に耐力壁を追加（または削除）して、バランスのよい耐力壁の配置にします。
・ 壁量充足率 ＝ 側端部分の存在壁量 / 側端部分の必要壁量
・ 壁率比 ＝ 小さい方の壁量充足率 / 大きい方の壁量充足率
操作方法

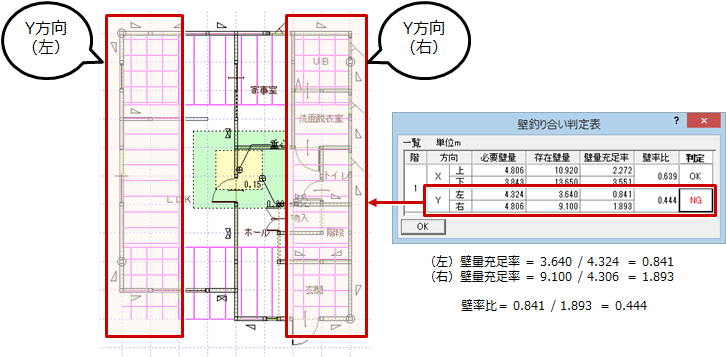

上図の場合、Y方向（左）の壁量充足率が小さく、壁率比が0.5未満であることを確認できるため、Y方向（左）に存在壁量を増やします。

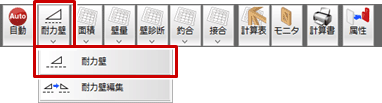

- 「耐力壁」メニューから「耐力壁」を選びます。

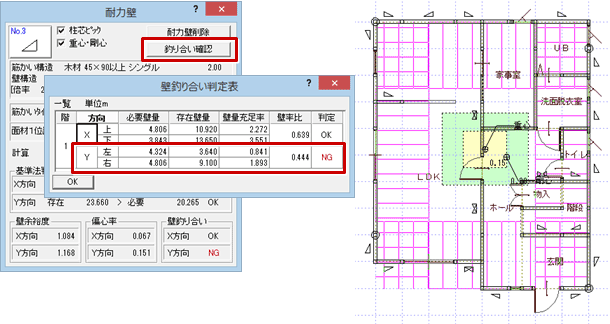

- 「耐力壁」ダイアログの「釣り合い確認」をクリックします。
- CAD画面に側端部分面積が表示され、「壁釣り合い判定表」ダイアログで判定を確認できます。
内容を確認したら、ダイアログを閉じます。

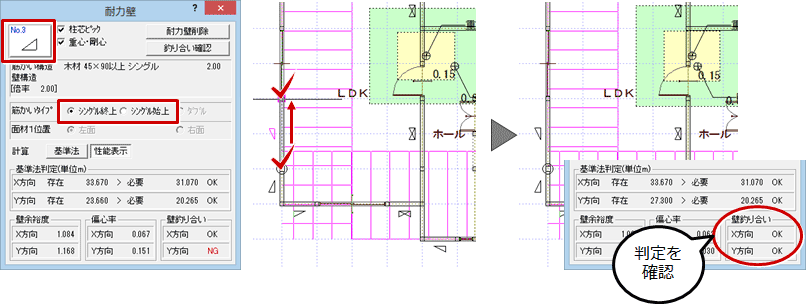

- 「耐力壁」ダイアログで耐力壁の凡例、筋かいの方向を設定して、筋かいを入力します。
メモ
- 壁釣り合いの判定は、「釣合」メニューの「壁釣り合い判定表」でも確認できますが、「耐力壁」メニューの「耐力壁」では、ダイアログの「釣り合い確認」を使うと側端部分面積と判定を確認できます。
壁釣り合いのチェックの順序
| ① | X、Y方向とも左右、上下1/4部分（側端部分面積）の壁量充足率を求めます。 |
| ② |
左右、上下の小さい方の壁量充足率、大きい方の壁量充足率が両方とも「1.0」を超える場合は「OK」になり、壁率比はチェックしません。 片方または両方が「1.0」を超えない場合は、壁率比を求めます。ただし、両方ともが「0」の場合は「OK」になり、壁率比はチェックしません。 |
| ③ |
壁率比が「0.5」以上のときは「OK」、「0.5」より小さいときは「NG」になります。 ※ 壁率比の判定は、「専用初期設定：図・表－計算」の「壁率比判定（0.5以上OK）」または「全ての壁量充足率が1を超える場合OK」の設定によって変わります。 |
壁量充足率・壁率比について

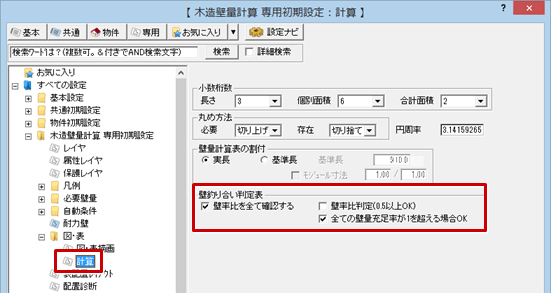

「専用初期設定：図・表－計算」の「壁率比を全て確認する」「壁率比判定（0.5以上OK）」「全ての壁量充足率が1を超える場合OK」の設定によって、判定が「OK」となる条件が異なります。
| 壁率比を全て確認する | 壁率比判定（0.5以上OK） | 全ての壁量充足率が1を超える場合OK | 壁率比 | 判定がOKとなる条件 |
| OFF | － | － | 壁量充足率が「1.0」を超えると、壁率比は「－」で表示されます。 | ・壁量充足率が「1.0」を超えるとき ・または壁率比が「0.5」以上のとき |
| ON | ON | OFF | 壁率比は、すべて表示されます。 | ・壁率比が「0.5」以上のとき |
| OFF | ON | ・壁率比が「0.5」以上のとき ・または壁率比が「0.5」未満でも、すべての壁量充足率が「1.0」を超えるとき |
