| プログラム名 | 木造壁量計算 | Ver. | Ver.3 | ID | Q510475 | 更新日 | 2016/11/25 |
Q：見付面積を土間の高さから1.35mの位置に設定する方法を教えてください。

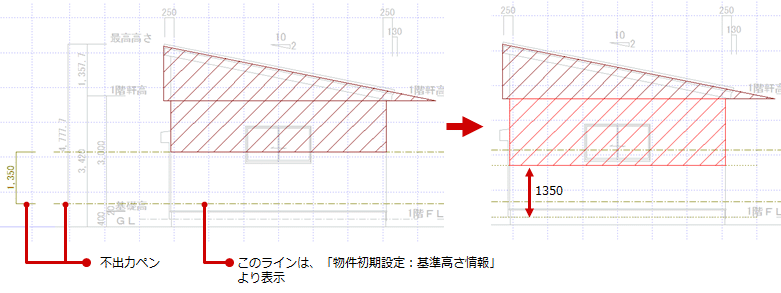

A：ZEROでは、基礎高よりも低い位置にFLを設定できません。見付面積の「床面＋1.35m」には「物件初期設定：基準高情報」が反映し、「FL＝基礎高＋土台せい＋床高」から1.35mの高さになります。見付面積の自動設定後に、手動で見付面積の追加または変形を行います。
※ 木造壁量計算表に配置した見付面積算定図の1350ラインも、汎用コマンドを使って編集が必要となります。
操作方法
ここでは、見付面積は自動設定済みとします。
この物件のFLラインの位置とFL＋1350㎜の位置に補助線を入力して、見付面積を編集する手順を解説します。
- 「見付面積設定を開く」をクリックします。

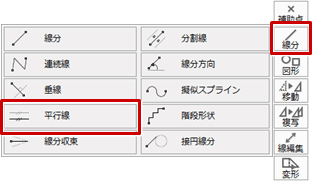

- 「線分」メニューから「平行線」を選びます。
- ツールバーの「補助レイヤ入力切替」をONにします。

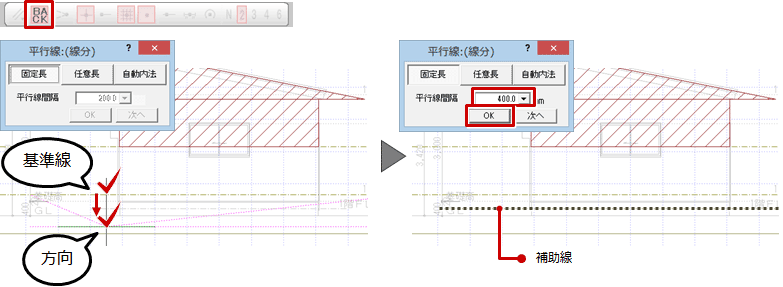

- 「ピック対象（バックレイヤ）」をONにして、この物件のFLラインの位置に補助線を入力します。
※ バック表示されている立面図には、FLラインに補助線が作図されているため、平行線の基準を指定できます。

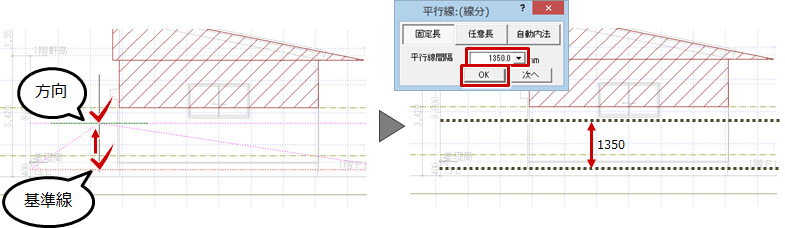

- 同様に、「線分」メニューの「平行線」を使って、FL＋1350㎜の位置に補助線を入力します。

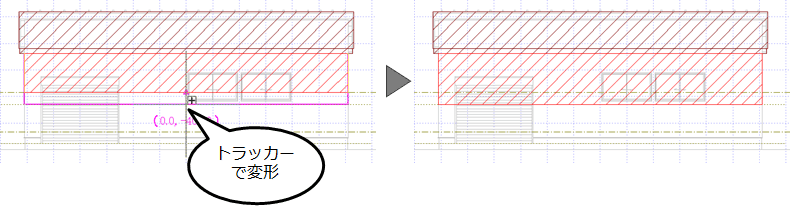

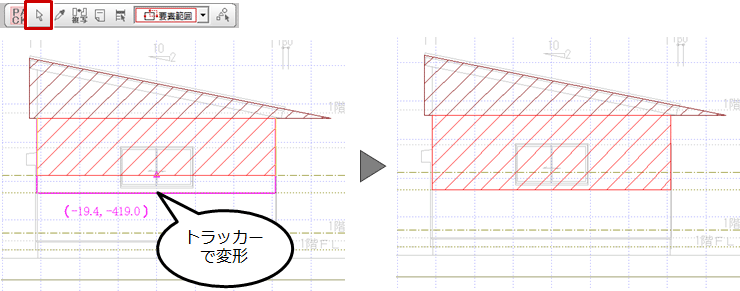

- ここでは、トラッカーを使って、見付面積を変形します。
※「変形」メニューの「領域＋・－」などを使って、見付領域を変形してもかまいません。

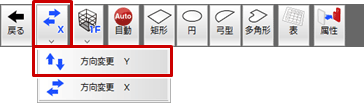

- 「方向変更」メニューから「方向変更 X」または「方向変更 Y」を選び、見付方向を変更します。
- 手順2～6を繰り返して、見付面積を変形します。
見付面積算定図の床面＋1350㎜を編集するには

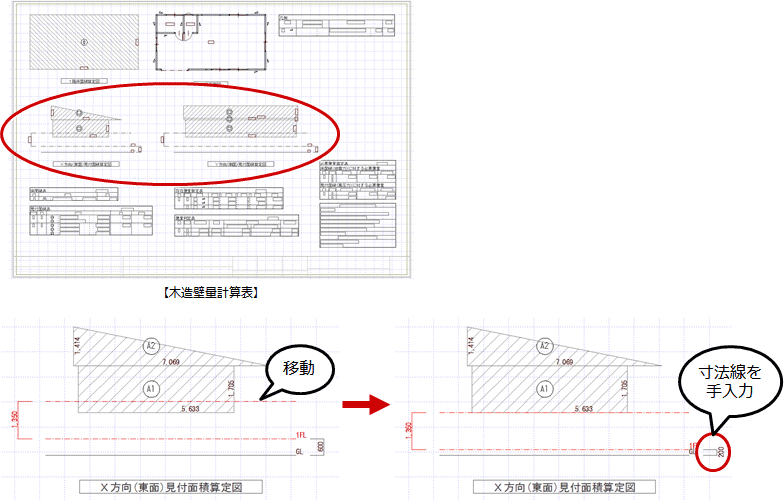

木造壁量計算表で配置した見付面積算定図を編集します。
- 木造壁量計算表を開きます。

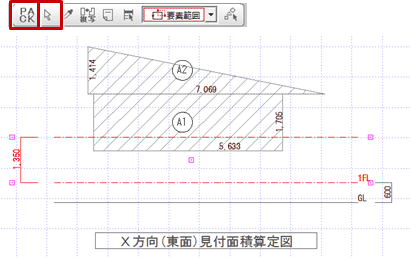

- 「パック化選択切替」をOFFにして、基準線と寸法などを選択します。

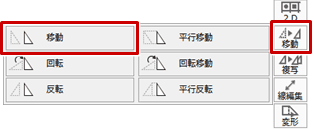

- 「移動」メニューから「移動」を選びます。

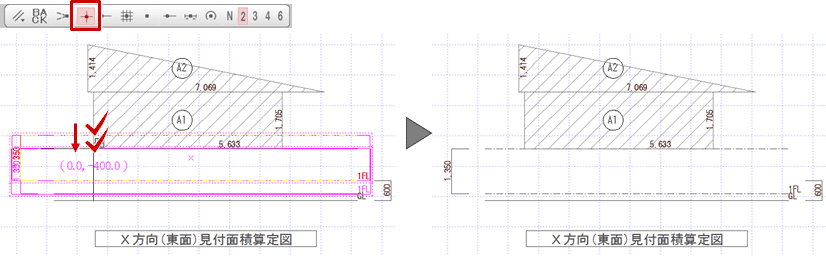

- 「ピック（交点）」をONにして、基準点と移動先をクリックします。

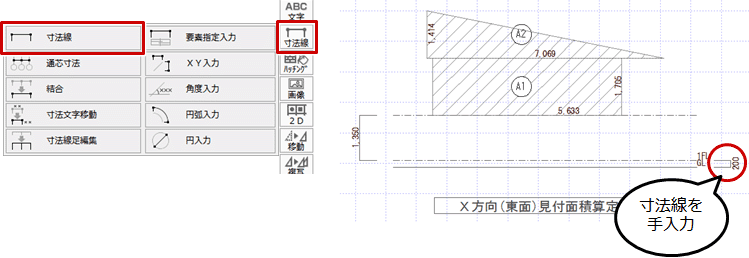

- 「寸法線」メニューから「寸法線」を選んで、寸法線を再入力します。
