BEST FAQ > 木造壁量計算
プログラム名 木造壁量計算 Ver. Ver.3 ID Q510505 更新日 2016/09/07

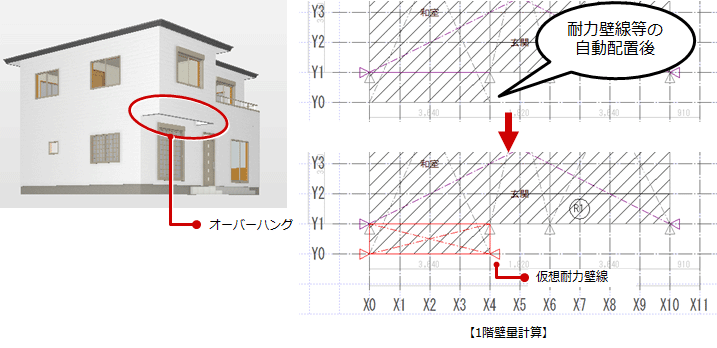

Q：オーバーハングがある場合に1階オーバーハング部に最外周壁線となる耐力壁線を追加する方法を教えてください。

A：オーバーハングがある場合、1階にはオーバーハング部に耐力壁線は自動配置されません。オーバーハング部に仮想耐力壁線を手入力して、耐力壁区画だけを再配置します。必要床倍率の算出において、α＝2.0となります。

操作方法

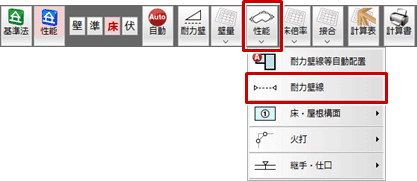

  1. 「性能」メニューから「耐力壁線」を選びます。

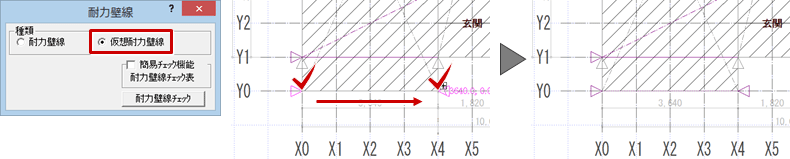

  2. 「仮想耐力壁線」をONにします。
  3. オーバーハング部に仮想耐力壁線を入力します。

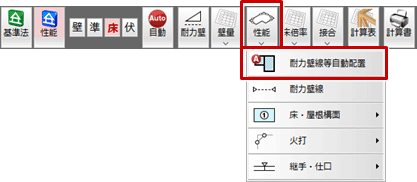

  4. 「性能」メニューから「耐力壁線等自動配置」を選びます。

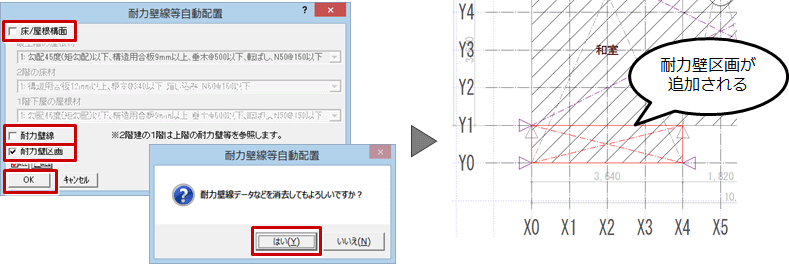

  5. 「耐力壁線等自動配置」ダイアログの「床/屋根構面」「耐力壁線」をOFF、「耐力壁区画」だけをONにして、「OK」をクリックします。
  6. 削除の確認画面で「はい」をクリックします。
    耐力壁区画だけが変更されます。
  7. 「床倍率」メニューから「床倍率判定表」を選びます。
  8. 判定を確認します。

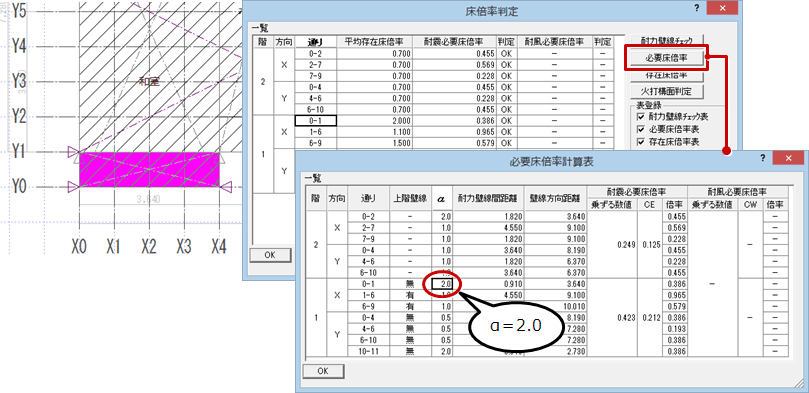

    ※「床倍率判定」ダイアログの「必要床倍率」で、オーバーハング部がα＝2.0であることを確認できます。
