プログラム名

木造壁量計算

Ver.

Ver.3

ID

Q513125

更新日

2016/11/24

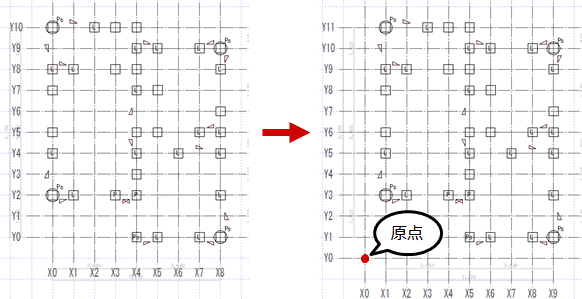

Q：柱接合部の自動設定で作成される通り番号の原点（X0Y0）位置を指定する方法を教えてください。

A：「接合」メニューの「柱接合部チェック自動設定」で「原点指定」をONにして、マウスで原点位置をクリックします。

操作方法

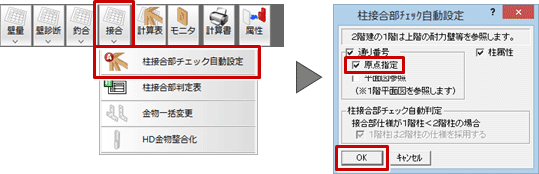

1. 木造壁量計算の2階を開いて、「接合」メニューから「柱接合部チェック自動設定」を選びます。
2. 「柱接合部チェック自動設定」ダイアログの「原点指定」をONにして、「OK」をクリックします。

3. 削除の確認画面で「はい」をクリックします。

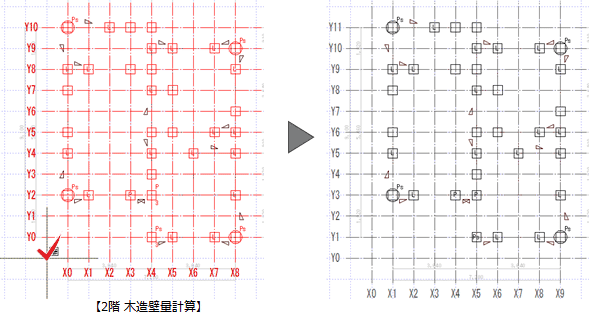

4. 通り番号の原点位置をクリックします。

5. 木造壁量計算の1階を開きます。

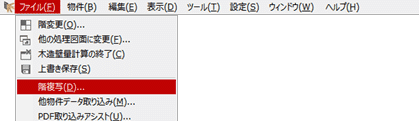

6. 「ファイル」メニューから「階複写」を選びます。

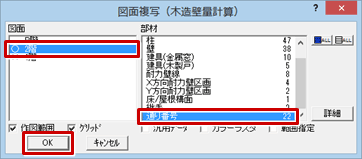

7. 「図面複写」ダイアログで「2階」の「通り番号」を選択して、「OK」をクリックします。

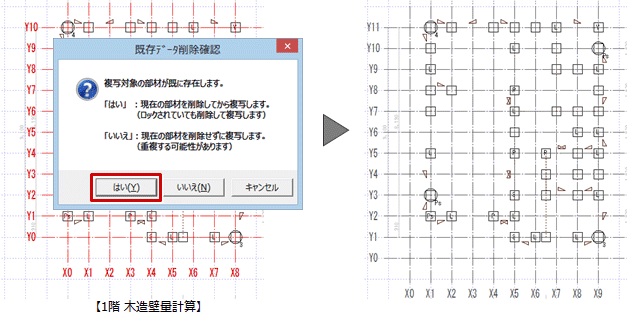

8. 確認画面で「はい」をクリックします。
